ZRDI-JX5.0新工科數智云艙-機械創新方案組合實驗系統

一、產品簡介

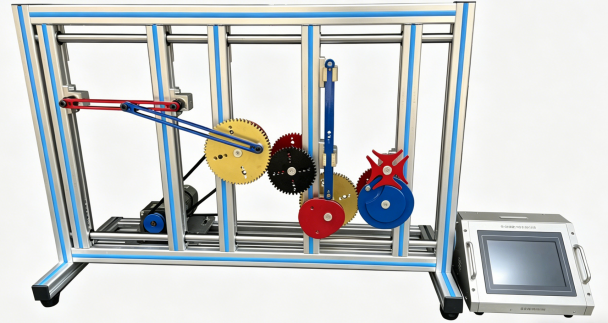

本系統是專為高等院校機械類專業打造的綜合性創新實訓設備，聚焦機械原理、機械設計與創新設計核心教學需求。設備采用模塊化工業鋁型材機架，集成連桿機構、齒輪輪系、帶傳動、復合傳動單元等多元經典機械結構，搭配智能觸控測控終端，支持機構自由拼裝、方案創新搭建與運動參數實時測試�？扇�面滿足機構認知、運動特性分析、創新方案驗證等實訓場景，是培養學生機械理論應用能力、工程實踐能力與創新設計思維的核心教學裝備。
二、產品特點
·  模塊化自由拼裝整機采用標準化模塊化設計，鋁型材機架與傳動部件拆裝靈活，無固定結構限制，可快速組合搭建數十種機械傳動方案，適配個性化創新實驗需求。
·  機構覆蓋全面集成平面機構、空間機構、輪系機構、帶傳動、復合聯動機構等全品類核心機械結構，完整覆蓋機械原理課程核心知識點，教學適配性極強。
·  智能測控可視化配備高清觸控控制系統，支持設備啟停調速、運動參數采集、數據實時顯示，直觀呈現機構運動規律，實現實驗過程數字化、分析可視化。
·  教學實訓一體化深度貼合高校教學大綱，可完成機構認知、運動仿真、性能測試、創新設計驗證等全流程實驗，兼顧基礎教學與創新拓展雙重需求。
·  新型設計提高效率工業級鋁型材框架結構穩固，可移動支架采用光軸與直線軸承結合的方式，移動絲滑無卡塞，提供做實驗的效率。
·  創新能力培養導向支持學生自主設計非標機械方案，打破傳統實驗局限，激發創新思維，強化理論知識與工程實踐的深度融合，提升綜合工程素養。
三、技術參數
1、4G/WIFI雙網邊緣采集工業網關：
1.尺寸：105*80*22mm
2.電源：DC24V
3.接口：WLAN/LAN雙網口、TTL（波特率1200-230400bit/s）、SIM卡
4.指示燈：NET、WIFI、4G、SVR、DATA
5.WIFI工作模式：STA模式、AP模式
6.協議支持Modbus TCP/UDP、MQTT、FTP、HTTP、Websocket、HTTPS、MQTTS
7.DTU在線模式：可設置為離線模式、永遠在線模式、喚醒模式、按需在線模式、周期在線模式。
8.中心連接模式：?jiǎn)沃髦行倪B接、主副切換連接、主副同時連接、主副獨立傳輸、主副互聯對傳。
9.功能設置：ID、注冊包、心跳包頭、心跳時間、注冊包模式、數據發送模式、數據幀間隔、波特率、數據位、校驗位、停止位、APN網關、用戶名、密碼�？刹樵�(xún)基本參數、運行信息、信號質量，一鍵配置參數、保存參數腳本、加載設備參數、加載參數腳本、網絡配參、串口配參。
10.輪詢指令：支持10條輪詢指令，輪詢時間單位可設置為秒、毫秒
11.自定義命令：可通過命令對網關設置
12.數據顯示：支持顯示調試信息、串口數據發送
13.支持4G遠程配參
2、機構創新組件：
1.材質：傳動零件采用45#鋼全數控精加工制作，并發黑處理
2.帶鏈傳動組件：V帶、鏈條、鏈輪、帶輪總計不少于6個
3.軸：主動軸、從動軸總計不少于18根
4.齒輪傳動組件：齒輪、齒條總計不少于12個
5.連桿組件：連桿總計不少于24根
6.滑塊組件：滑塊總計不少于16個
3、電機
1.交流帶減速器電機:額定功率: 90W  輸出轉速8r/min，單相220VAC±10%，50Hz
4、位移傳感器：
1.量程：250mm
2.精度：0.05mm
3.模擬量輸出
5、轉速傳感器：
1.響應頻率：60khz
2.量程：3000rpm
3.分辨率：1000
4.電流：120ma
6、7寸人機交互HMI觸摸屏
采用7英寸彩色液晶觸摸顯示屏，分辨率800×480，四線電阻式觸摸屏，輸入電壓DC24V，額定功率5W，處理器1GHz，內存128M，系統存儲128M，具有232/485/422、USB、以太網接口，支持組態。面板可實時顯示螺桿微應變、實空心螺栓拉/扭應變、八角環壓應變、頂桿壓應變數值變化，操作直觀便捷。
7、多功能控制器
采用緊湊型多功能控制器，集成至少14路數字量輸入,至少10路數字量輸出，不低于10路模擬量輸入，不低于2路模擬量輸出，多個高速計數器，支持RS232、RS485、MODBUS
8、機架
采用槽壁厚度2mm的40*40工業鋁合金型材框架式結構，外形尺寸1000*400*660mm，模塊化拼裝設計，整體剛性強、承重穩定，無焊接變形，開放式立體安裝空間，多維度安裝點位，支持平面 / 空間機構無干涉搭建，機架預留電機安裝位，電機安裝底座支持60mm調節距離，中間5根移動支架連接采用2根光軸及內置軸承進行連接，移動絲滑無滯塞，支架固定采用定制連接件，經帶壓紋調節螺母鎖緊。
四、可完成的實驗內容：
1.導桿齒輪齒條機構；
2.多桿行程放大機構；
3.實現給定軌跡的機構；
4.壓包機機構；
5.飛剪機構；
6.單缸汽油機機構；
7.內燃機機構；
8.鄂式破碎機；
9.泵；
10.攝影升降機；
11.近似勻速輸出的往復運動機構；
12.可擴大行程機構；
13.曲柄搖桿型插床機構；
14.縫紉機導線、導針機構；
15.壓力表指示機構；
16.攪拌機機構；
17.送紙機機構；
18.卡片穿孔機的送卡機構；
19.蒸汽機機構；
20.自動車床送料機構；
21.六桿機構；
22.雙擺桿擺角放大機構；
23.轉動導桿與凸輪放大行程機構；
24.起重機機構；
25.鑄錠送料機構；
26.插床插削機構；
27.插齒機主傳動機構；
28.刨床導桿機構；
29.曲柄增力機構；
30.曲柄滑塊機構和齒輪齒條機構的組合；
31.曲柄搖桿機構；
32.四桿機構；
33.曲柄滑塊機構；
34.曲柄滑塊式送料機構；
35.曲柄搖桿與搖桿滑塊機構；
36.槽輪機構與導桿機構；
37.凸輪起重機機構；
38.平壓磨切機機構；
39.鍛壓機主拆行機構；
40.雙擺桿擺角放大機構；
41.起重機機構等。
五、數智云艙-機械系統集成大數據界面
1）控制：發送wifi、4G、5G信號進行實驗臺與數智云艙互控，可控制加速、減速、自動采集、停止采集、手動采集、讀取歷史、清除歷史、清除數據，既可通過數智云艙控制，也可以通過設備上的觸摸屏控制，支持遠程控制、異地控制、離線控制、手動控制并實時反饋至數智云艙。
2）性能曲線：實時采集實驗設備輸入/輸出轉速、輸入/輸出扭矩、直線位移、速度、加速度、角位移、角速度、角加速度等數據并生成性能曲線，曲線模塊包括但不限于輸入/輸出轉速曲線、輸入/輸出扭矩曲線、效率曲線、滑差率曲線、位移曲線、速度曲線、加速度曲線、角位移曲線、角速度曲線、角加速度曲線。表格曲線可顯示對應點的數據內容，并在屏幕中央（數字孿生模型的位置）放大，方便觀察，曲線下方設有自由域，可拉動域塊自由設置數據監視區間，曲線范圍內部采用色域填充的形式展現。眼睛按鈕為旁觀模式，其他已被授權的賬號可查看此臺設備曲線鏡像，并撰寫實驗報告，向教師展示自己的理論理解程度。
3）儀表盤模塊：展示電機轉速儀表盤，根據實驗臺實時數據，指針轉動至相應數值位置。
4）數據顯示區域：顯示實時采集的輸入/輸出轉速、輸入/輸出扭矩、直線位移、速度、加速度、角位移、角速度、角加速度數據。
