產品名稱：[ZRDI-JX3.0新工科數智云艙-液體動壓軸承實驗臺]
上海中人專業提供ZRDI-JX3.0新工科數智云艙-液體動壓軸承實驗臺,是專業的教學設備生產廠家，我們歡迎您來我們生產基地考察ZRDI-JX3.0新工科數智云艙-液體動壓軸承實驗臺，并為您提供專業的解決方案。教學設備可以解決教師教學缺少平臺，學生缺少實操經驗的難題。ZRDI-JX3.0新工科數智云艙-液體動壓軸承實驗臺，是中人公司的品質效益保障教學產品。
文章內容中的圖片為參考圖片,僅供參考,以實物為準.
本文關鍵詞：
ZRDI-JX3.0新工科數智云艙-液體動壓軸承實驗臺
ZRDI-JX3.0新工科數智云艙-液體動壓軸承實驗臺
一、概述

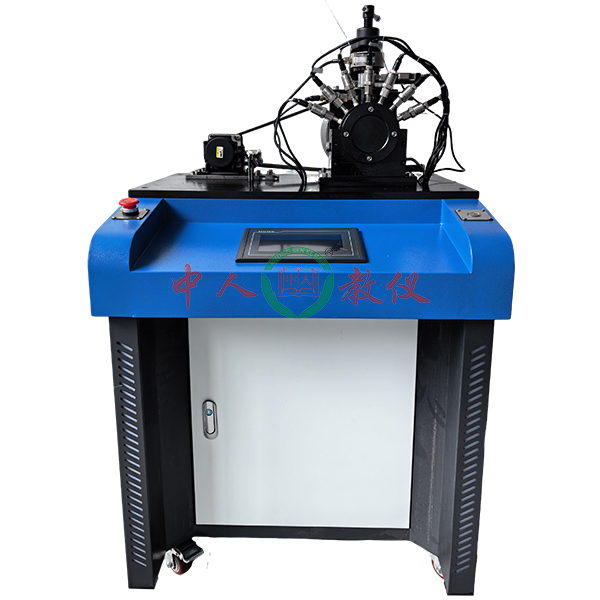

本液體動壓軸承實驗臺為柜式結構，采用工作臺與箱體結合的美學設計，外形美觀大方、操作安全便捷且無環境污染物排放。設備適用于機械類專業開設滑動軸承實驗，可助力學生在計算機軟件界面指導下獨立完成實驗，實現徑向、軸向油膜壓力分布曲線和摩擦特性曲線的仿真與實測，加深對滑動軸承動壓形成原理的理解和驗證，是機械設計實驗室的重要設備之一。
二、產品特點
1.軸瓦采用合金材質，耐磨性優良、加工精度高，配備高精度傳感器，徑向設置7個測點、軸向設置2個測點，可精準采集油膜壓力數據。
2.搭載11個傳感器，可全面采集轉速、油膜壓力、外載荷、軸瓦間摩擦力等關鍵數據，油膜壓力以雷達圖描述顯示，能繪制平滑性能曲線，數據采集全面且直觀。
3.油箱裝有溫度傳感器，探測滑動軸承運行過程中，油溫升高情況。
二、技術參數
1、4G/WIFI雙網邊緣采集工業網關：
1.尺寸：105*80*22mm
2.電源：DC24V
3.接口：WLAN/LAN雙網口、TTL（波特率1200-230400bit/s）、SIM卡
4.指示燈：NET、WIFI、4G、SVR、DATA
5.WIFI工作模式：STA模式、AP模式
6.協議支持Modbus TCP/UDP、MQTT、FTP、HTTP、Websocket、HTTPS、MQTTS
7.DTU在線模式：可設置為離線模式、永遠在線模式、喚醒模式、按需在線模式、周期在線模式。
8.中心連接模式：單主中心連接、主副切換連接、主副同時連接、主副獨立傳輸、主副互聯對傳。
9.功能設置：ID、注冊包、心跳包頭、心跳時間、注冊包模式、數據發送模式、數據幀間隔、波特率、數據位、校驗位、停止位、APN網關、用戶名、密碼�？刹樵兓緟�(shù)、運行信息、信號質量，一鍵配置參數、保存參數腳本、加載設備參數、加載參數腳本、網絡配參、串口配參。
10.輪詢指令：支持10條輪詢指令，輪詢時間單位可設置為秒、毫秒
11.自定義命令：可通過命令對網關設置
12.數據顯示：支持顯示調試信息、串口數據發送
13.支持4G遠程配參
2、實驗組件
1.主軸：外φ75mm
2.測試軸瓦：合金材質，有效工作長度約120MM
3.機架：45鋼 表面發黑，主動輪Ø54雙槽，從動輪Ø200雙槽
4.加載方式：螺旋下壓式
5.三角帶：0-1067 2條
6.O型圈：Ø75×2.65 2個
7.軸承：6208 2個
8.軸承：628 1個
9.鋁油標：透明 M16*1.5
3、電機
1.輸入電源：220V 50HZ
2.轉速可調范圍：≥2500rpm
3.轉矩：≥1.6N.m
4.軸直徑≥18.5mm
5.支持Modbus
6.轉速值、轉矩值直讀功能
7.具有報錯提示
8.功率≥480w
4、壓力傳感器
1.陶瓷厚膜一體化壓阻技術
2.ASIC技術數字補償
3.量程：1.6Mpa
4.精度：0.1%
5.過載壓力≥2Mpa
5、測力傳感器：
響應頻率：10Khz
量程：500kg
靈敏度：2mv±10%
阻抗：700Ω
精度：0.05%F.S.
6、7寸人機交互HMI觸摸屏
采用7英寸彩色液晶觸摸顯示屏，分辨率800×480，四線電阻式觸摸屏，輸入電壓DC24V，額定功率5W，處理器1GHz，內存128M，系統存儲128M，具有232/485/422、USB、以太網接口，支持組態。面板可實時顯示螺桿微應變、實空心螺栓拉/扭應變、八角環壓應變、頂桿壓應變數值變化，操作直觀便捷。
7、多功能控制器
采用緊湊型多功能控制器，集成至少14路數字量輸入,至少10路數字量輸出，不低于10路模擬量輸入，不低于2路模擬量輸出，多個高速計數器，支持RS232、RS485、MODBUS
8、柜體
柜體采用優質鈑金數控彎折并進行塑粉靜電噴涂，上半部分采用藍色凹凸面設計，中間凹面設有7寸彩色工業HMI人機交互界面，兩邊凸面設有安全保護裝置及電源開關，下半部分采用柜體帶柜門，柜體兩側突出側設有內槽可嵌入燈條。背面設有帶過載保護的安全電源插座。外形尺寸（長×寬×高）：760×640×1050mm±5%，底部帶4個萬向輪，方便移動。
四、可完成的實驗內容
1.觀察滑動軸承的結構，徑向、軸向油膜壓力分布和摩擦特征曲線的實測；
2.測定其摩擦特征曲線，能觀察并計算油膜厚度；
五、數智云艙-滑動軸承大數據界面
1）控制：發送wifi、4G、5G信號進行實驗臺與數智云艙互控，可控制加速、減速、自動采集、停止采集、手動采集、讀取歷史、清除歷史、清除數據、設置參數一（軸的轉速、軸承載荷、軸瓦直徑D、軸瓦長度B、軸直徑d、測力點距軸承中心線距離L、動力粘度v、礦物油密度）、設置參數二（油膜壓力1-8），既可通過數智云艙控制，也可以通過設備上的觸摸屏控制，支持遠程控制、異地控制、離線控制、手動控制并實時反饋至數智云艙。
2）性能曲線：實時采集實驗設備的8個位置油壓、負載力等數據并生成性能曲線，曲線模塊包括但不限于仿真油壓分布曲線雷達圖、仿真油膜承載曲線、油壓分布曲線雷達圖、油膜承載曲線、軸向油膜壓力分布曲線、摩擦系數曲線，可進行左右拉動顯示。表格曲線可顯示對應點的數據內容，并在屏幕中央（數字孿生模型的位置）放大，方便觀察，曲線下方設有自由域，可拉動域塊自由設置數據監視區間，曲線范圍內部采用色域填充的形式展現。眼睛按鈕為旁觀模式，其他已被授權的賬號可查看此臺設備曲線鏡像，并撰寫實驗報告，向教師展示自己的理論理解程度。
3）儀表盤模塊：展示負載力、轉速儀表盤，根據實驗臺實時數據，指針轉動至相應數值位置。
4）數據顯示區域：顯示實時采集的轉速、1-8個位置的油膜壓力、負載力、摩擦力。
原文網址：
http://m.sousouw.cn/proshow.asp?ID=1915
尊敬的用戶：
如果您對我們的ZRDI-JX3.0新工科數智云艙-液體動壓軸承實驗臺比較滿意，想要建設與ZRDI-JX3.0新工科數智云艙-液體動壓軸承實驗臺相關的實訓室或者想要知道更多的資料，請直接在線咨詢或者來電詳詢，我們會有專門的客服和您對接，幫助您了解ZRDI-JX3.0新工科數智云艙-液體動壓軸承實驗臺。
售后：我們承諾在質保期內，若ZRDI-JX3.0新工科數智云艙-液體動壓軸承實驗臺出現屬于質量問題造成零部件損壞的，我們提供免費維護與維修，若需要專業的技術人員進行維修，我們也可以通過對ZRDI-JX3.0新工科數智云艙-液體動壓軸承實驗臺故障診斷后，派人上門維。中人公司還承諾：在質保期外，維修和更換ZRDI-JX3.0新工科數智云艙-液體動壓軸承實驗臺零部件僅收成本費的。
