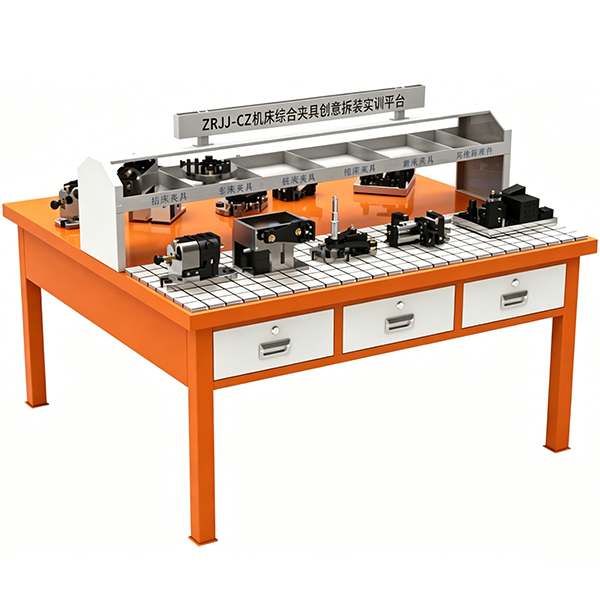

機床綜合夾具創意拆裝實訓平臺,機床夾具拆裝設計綜合實訓平臺

一、概述
機床綜合夾具創意拆裝實訓平臺,機床夾具拆裝設計綜合實訓平臺是一個全新構思的機床綜合組合夾具拆裝測繪實驗實訓平臺，可以幫助學生構思各種機床夾具的設計并實現裝配，本產品為開放式產品，可以幫助學生理解機床夾具的定位原理，根據零件加工特點選擇零件的加工基準，選擇設計零件加工制造的夾緊機構，該實驗臺選擇典型加工工藝和機械零件的夾具，供教師和學生進行教學、測繪和拆裝，是一個集原理、設計、機械制造、裝配及工藝檢測等各知識訓練于一體的綜合實訓實驗臺。
組合夾具類型：槽系、孔系和孔槽結合組合夾具
二、實驗平臺
其中平臺采用長1600mmX寬1300mmX高1295mm 的六屜桌式結構，桌面前部設置零部件存放架，實訓操作區采用臺面由實木平板（外形尺寸為1600mm×600mm×30mm）、2mm厚橡膠墊等組成。整體結構堅固，造型美觀大方。實訓臺設有六個抽屜（帶鎖）分別用于放置工具及資料等。
臺體采用2mm厚優質冷軋鋼板鈑金制造，表面雙層亞光密紋噴塑，顏色為湖藍色。臺體設有六個抽屜（帶鎖）分別用于放置工具及資料等
該實訓平臺采用雙面臺式結構，中部設置夾具元件存放架，各朝各自工作面；
三、實驗項目
（一）、夾具基礎認知與結構拆裝實驗
1.機床夾具整體結構認知實驗
2.定位元件拆裝與識別實驗（支承釘、支承板、V 型塊、定位銷）
3.夾緊元件拆裝與識別實驗（螺桿、螺母、偏心輪、壓板、鉸鏈壓板）
4.導向與對刀元件拆裝實驗（鉆套、對刀塊、定位鍵）
5.夾具標準件識別、分類與存放實驗
（二）、典型機床夾具拆裝實訓
1.鉆床夾具拆裝、元件識別與裝配復原實驗
2.車床夾具拆裝、找正與裝配實驗
3.銑床夾具拆裝、對刀調整與裝配實驗
4.鏜床夾具拆裝、導向機構調試實驗
5.磨床夾具拆裝、精度調整與裝配實驗
（三）、組合夾具拼裝與創意設計實驗
1.槽系組合夾具元件識別與拼裝實驗
2.孔系組合夾具拼裝與調試實驗
3.孔槽結合組合夾具創意拼裝實驗
4.根據典型零件自主設計拼裝專用夾具實驗
5.多工位夾具組合拼裝實驗
（四）、夾具測繪與繪圖實驗
1.夾具整體測繪、尺寸測量實驗
2.定位元件測繪與尺寸標注實驗
3.夾緊機構測繪與結構表達實驗
4.夾具裝配草圖繪制實驗
5.典型夾具零件圖、裝配圖繪制實驗
（五）、夾具使用與工藝配套實驗
1.軸類零件裝夾與定位實訓
2.盤類零件裝夾與定位實訓
3.板類零件裝夾與定位實訓
4.箱體類零件裝夾與定位實訓
5.典型零件加工工藝與夾具選用實驗
