安徽汽車職業技術學院機械設計一體化基礎實訓室,機械系統創新設計及搭接實驗臺
| 序號 |
產品名稱 |
數量 |
|
1 |
機械系統創新設計及搭接實驗臺 |
13套 |
|
2 |
機械零件示教陳列柜 |
1套 |

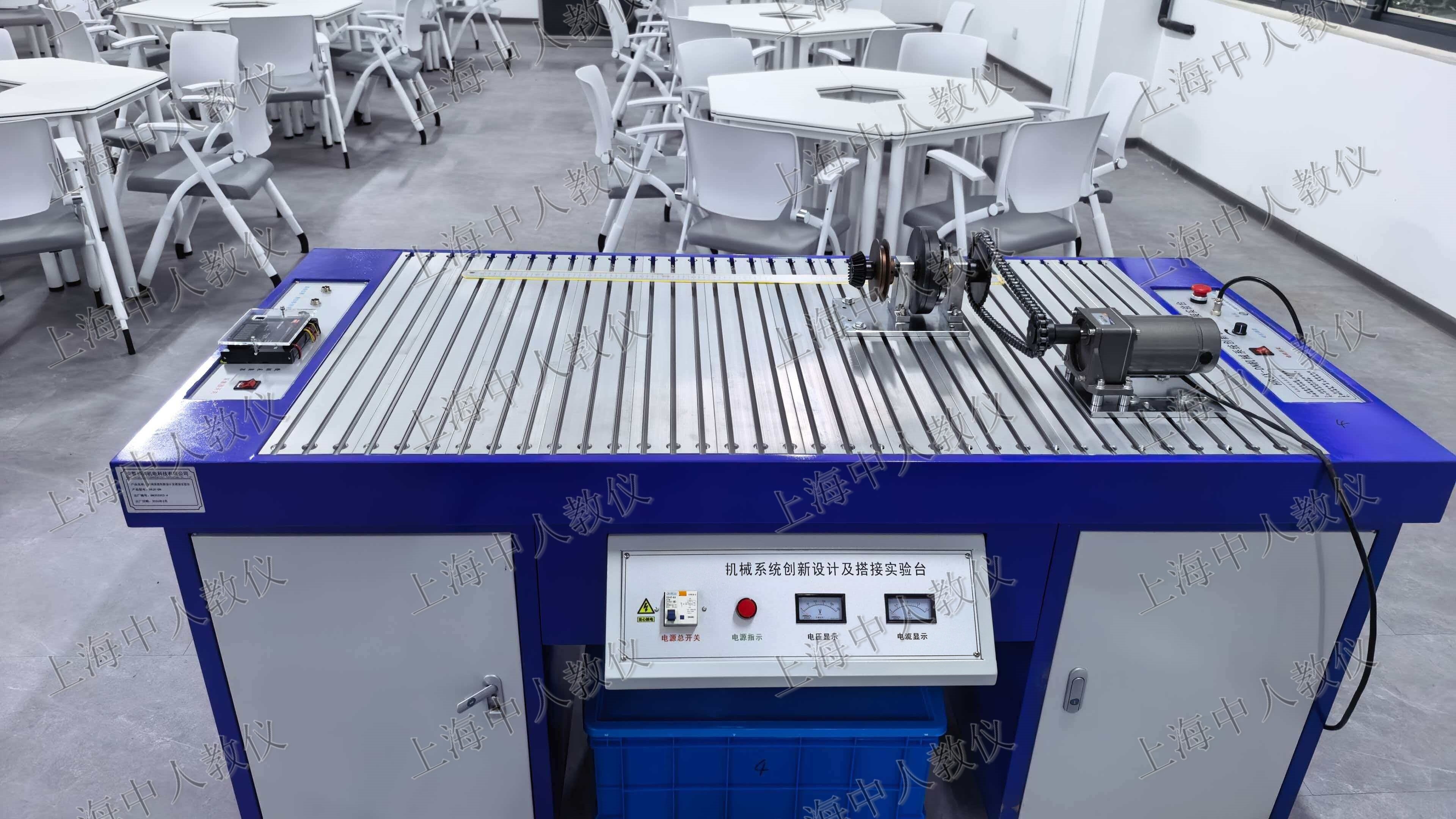

機械系統創新設計及搭接實驗臺
該實驗臺的功能主要是為學生提供了手動拼裝復雜機械系統的實訓平臺，讓學生設計并拼裝可實現不同運動要求的復雜機械系統。同時實驗臺在主要構件上設計了安裝傳感器的位置，并配備了檢測系統和數據處理軟件，學生可通過運動參數變化曲線，了解不同復雜機械系統中的運動構件的運動規律和運動學特性。
一、技術參數
輸入電源電壓： AC220V± 10% 50HZ；
控制電壓：安全控制電壓——DC24V，4.5A，帶自動短路保護功能；
使用環境：溫度-10℃~+40℃相對濕度＜85%（25℃) 海拔<4000m（防塵防潮）；
電機功率： ≥100W；
調速范圍： ≥0-200rpm；
直線位移傳感器（1個）：約量程200mm；
角位移傳感器（2個）：約脈沖數1000；
產品尺寸： ≥1800x800x860mm；
凈 重： ≥100kg 。
二、主要特點
1、該實驗臺安裝平臺主要由直流電機、傳動部分（帶傳動、鏈傳動）、定軸輪系塔接元件、周轉輪系塔接元件、平面連桿機構塔接元件、活動支座及安裝平臺組成。
2、安裝平臺采用標準T型槽鋁合金型材拼接而成，活動支座間的距離可任意調節，搭接靈活機動，可拼裝由帶傳動、鏈傳動、定軸輪系、周轉輪系、平面連桿等機構組裝的各種不同類型的復雜機械系統，典型拼裝方案多達15種以上。另外，學生可以自行設計元件，組裝創新作品。
3、定軸輪系、周轉輪系的搭接實驗采用灰色命題方式，諸多參數如傳動比、齒數和中心距根據實際情況確定，極大地發揮學生的主動性和創新精神。
4、 所有齒輪采用光桿支承，緊定螺釘固定，調節方便快捷，因此，搭接速度快。
5、所有桿構件長度及滑塊偏心距均可進行無級調節，分析該參數改變，對機構運動特性的影響。
6、檢測系統集數據采集與電機調節控制于一體。檢測系統采用先進的單片機系統，以串口通訊，測試數據精度高、速度快、穩定。
7、該系統配套軟件制作開發內容豐富，包括實驗臺介紹 、機構虛擬設計、機構的虛擬運動、機構運 動檢測、機構運動仿真、實驗結果分析等內容，具有綜合 性、開放性的特點。
8、驅動直流電機可進行無級調速，以滿足實驗機構的不同運動要求。
三、實驗內容（包含不限于）
1、帶傳動；
2、鏈傳動；
3、齒輪傳動；
4、多軸齒輪傳動1；
5、多軸齒輪傳動2；
6、行星輪系。
7、復合輪系1；
8、復合輪系2；
9、復合輪系3；
10、差動輪系1；
11、差動輪系2；
12、曲柄搖桿機構；
13、曲柄滑塊機構；
14、齒輪—曲柄滑塊機構；
15、齒輪—曲柄搖桿機構；
四、機械基礎教學仿真軟件（整個實訓室配置 1 套）至少包含以下功能：
1. 配套軟件（非配套測試軟件，該軟件為機械實訓室綜 合仿真軟件），該軟件采用Flash 等動畫形式表現的模擬 場景形式，非 VCD 影音資料，該產品為在計算機上安裝運 行操作的多媒體軟件套裝（必須為帶加密系統的正版） ， 同時又具有極強的交互性和操作性，創造了一種新型的教、 學模式。內容包括平面連桿機構（四種主要形式）、凸輪 機構（5 個知識點）、齒輪傳動（6 個知識點) 、蝸桿傳動 （3 個知識點）、輪系（3個知識點）、鍵連接與銷鏈接、 螺紋連接和螺旋機構（4 個知識點）、聯軸器與離合器、軸（2 個知識點）滑動軸承（2 個知識點）、滾動軸承（4個知識點）、機械制造工藝知識、毛胚及加工余量、機械加工工藝規程的制訂等內容。
2.第一部分常用機構：1、第一節平面連桿機構、2、第二節凸輪機構；3、第三節齒輪傳動；4、第四節蝸桿傳動； 5、第五節輪系；第二部分機械零件：6、鍵聯接和銷鏈接；7、螺紋連接和螺旋機構；8、聯軸器與離合器；9、機械加工工藝規程制定的基本要求和主要依據，零件結構工藝性分析；
機械零件示教陳列柜
一、陳列柜至少包含以下內容：
1、螺紋聯接
(1)螺紋聯接的基本類型:T 型槽螺栓聯接、等長螺栓聯接、腰環螺栓聯接、鉤頭螺釘聯接、半圓螺釘聯接、雙頭螺栓聯接、吊環螺釘聯接等; (2)螺栓聯接:凸臺、沉頭、斜臺。
2、鍵、花鍵和無鍵聯接
(1)花鍵:三角形花鍵、漸開線花鍵、矩形花鍵; (2)無鍵聯接:方形無鍵聯接、六角形無鍵聯接、三角形無鍵聯接、彈性環聯接。
3、鉚、焊、膠接和過盈配合聯接
(1)七種常用的鉚接后鉚釘形式; (2)鉚縫的結構形式:單蓋板對接縫、搭接縫、雙蓋板對接縫; (3)膠接:板件接頭、角接頭、錐形及盲孔接頭、圓柱形接頭; (4)焊接:連緣焊接線、雙焊接線、焊縫的基本形式; (5)過盈聯接:軸承無輔助件聯接、壓配合構件的結構、過盈配合聯接。
4、機械傳動
(1)帶傳動:平帶傳動、 V 帶傳動、圓帶傳動、同步帶傳動 ;
(2)鏈傳動;
(3)齒輪傳動:直齒圓桂齒輪、斜齒圓柱齒輪、直齒圓錐齒輪、齒輪齒條 ;
(4)蝸輪蝸桿傳動。
5、滾動軸承
各種結構形式的滾動軸承:深溝球軸承、圓錐滾子軸承、角接觸軸承。
6、滑動軸承 各種結構形式的滑動軸承:整體式滑動軸承、對開式滑動軸承、、橢圓軸承、扇形塊可傾軸瓦軸承、空心式推力滑動軸承、帶錐形表面軸套的軸承(車床主軸)。
7、聯軸器
(1)剛性聯軸器:凸緣式聯軸器、套筒式聯軸器、夾殼式聯軸器; (2)撓性聯軸器:十字滑塊聯軸器、萬向節聯軸器; (3)齒輪聯軸器、彈性圓柱銷聯軸器、尼龍柱銷聯軸器。
8、離合器
(1)牙嵌式離合器:三角形離合器、矩形離合器等;(2)摩擦式離合器:單圓盤摩擦離合器、圓錐摩擦離合器等;(3)超越離合器、鋼球離合器。
9、彈簧
(1)螺旋彈簧:沙發彈簧、腰鼓彈簧、鉤環彈簧、扭轉彈簧; (2)盤形彈簧; (3)板彈簧(汽車限振彈簧)。
10、減速器
(1)單級圓柱齒輪減速器; (2)單級蝸輪蝸桿減速器。
11、潤滑與密封
(1)常用的潤滑裝置:油芯式油杯、接頭式油杯、旋蓋式油杯、針閥杯等; (2)常用的密封件:0 形密封圈、皮圈、毛氈圈、紙圈、骨架式密封圈、V 型式密封圈等; (3)接觸式密封:V型圈密封、0 型圈密封、骨架式密封等; (4)非接觸式密封:金屬環密封、螺旋密封、間切式密封、機械密封。
二、機械仿真軟件
要求需為帶加密系統的正版軟件，軟件內容至少包括：
1.第一部分公差與配合，內容包含公差與配合的基本概念、公差與配合標準簡介、公差與配合的標注；
2.第二部分形狀和位置公差，內容包含形狀和位置公差的基本概念、行位公差各項目的意義、行位公差的標注、公差原則；
3.第三部分表面粗糙度，內容包含表面粗糙度的基本概念、表面粗糙度的標注；
4.第四部分金屬材料與熱處理，內容包含金屬材料的性能、鐵碳合金、碳素鋼、鋼的熱處理、合金剛、鑄鐵；
5.第五部分機械傳動基礎知識，內容包含機械傳動的概念、 帶傳動、鏈傳動、齒輪傳動、螺旋傳動、液壓傳動 ；
6.第六部分金屬切削知識與常用刀具，內容包含金屬切削概述、刀具的材料、刀具的幾何參數及其對切削性能的影響、常用刀具；
7.第七部分常用量具，內容包含長度和平面角的單位、游標卡尺、千分尺、百分表、角度尺；
8.第八部分常用夾具，內容包含基本的定位與加緊方法、機用平口虎鉗、頂尖和卡盤、分度頭和回轉工作臺、鉆夾頭、磁性吸盤等；

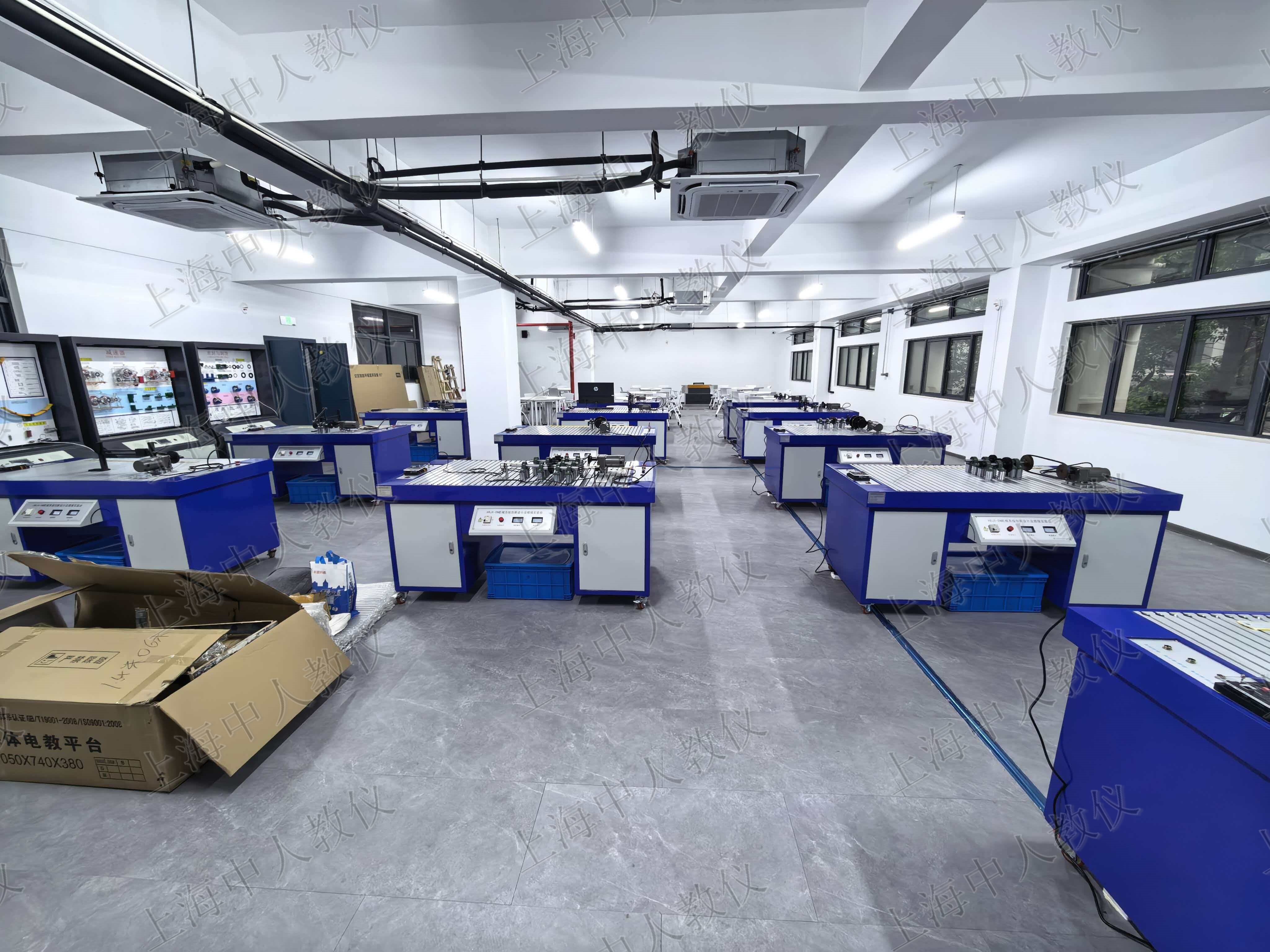

機械設計一體化基礎實訓室在校核心作用
一、落實理實一體化教學，破解理論與實踐脫節
打破傳統 “課堂講理論、課后單獨實訓” 的割裂模式，圍繞機械制圖、機械基礎、工程材料、機械結構設計、公差配合、鉗工基礎、零部件認知等核心課程，實現理論講解 + 實物觀察 + 拆裝實操 + 測繪設計同步開展。
讓學生直觀理解齒輪、軸承、連桿、傳動機構、夾具等抽象機械原理，把公式、圖紙、結構概念轉化為具象操作，降低工科課程學習難度，提升課堂教學效率。
二、夯實專業基礎，培養綜合機械職業能力
基礎認知能力：認識常用機械零件、標準件、傳動裝置、加工工具與測量儀器，掌握機械行業基礎識圖、讀圖、繪圖能力。
動手實操能力：完成零件拆裝、手工測量、簡單裝配、結構調試、零件測繪等基礎實操，鍛煉動手、精工操作與工具規范使用素養。
設計思維能力：結合模型與實訓臺，開展簡易機械結構方案構思、優化設計，啟蒙機械創新設計、結構選型、成本與實用性思考。
規范素養養成：培養安全操作、工位整理、圖紙規范、數據記錄、精益求精的工匠精神與職業規范。
三、支撐專業人才培養，適配專業辦學需求
適配機械制造及自動化、機電一體化、智能制造、數控技術、工業機器人等相關專業人才培養方案，是中職、高職工科專業必備基礎實訓場地。
完善校內實訓教學條件，滿足人才培養評估、專業建設、課程改革、校本教材開發的硬件需求，提升學校工科專業辦學實力與特色。
四、銜接崗位需求，縮短就業適應周期
對標制造行業一線基礎崗位（機械裝配、設備運維、零件質檢、工藝輔助、繪圖員等）的入門技能要求，訓練企業通用基礎技能：
機械識圖、零部件裝配調試、量具使用、簡單故障判斷、機械結構認知等，讓學生在校掌握崗位剛需能力，畢業后快速適配企業生產現場，降低企業崗前培訓成本。
五、賦能競賽、創新與第二課堂
支撐校級機械創新設計大賽、零部件測繪競賽、識圖繪圖技能賽等賽事訓練與舉辦；
為社團活動、興趣小組、科創項目提供場地與器材，支持學生開展小發明、小改造、簡易機械模型制作；
作為技能培優載體，選拔優秀學生，對接市級、省級職業技能競賽，打造技能人才培養亮點。
六、服務分層教學與普惠實訓
面向全體工科學生開展普及性基礎實訓，同時可針對升學班、技能強化班開展分層實訓教學；
兼顧學業升學（對口單招、職教高考技能考核）與就業技能雙向培養，滿足學生升學、就業多元發展需求。
七、兼具示范與教研服務價值
可作為校內工科教學示范實訓基地，用于教師教研交流、公開課展示、校企交流參觀；
助力教師開展實操教學研究、一體化課程改革，提升 “雙師型” 教師實操教學與實訓指導能力。
