產品名稱：[ZRDI-JX2.0新工科數智云艙-螺栓綜合實驗系統]
上海中人專業提供ZRDI-JX2.0新工科數智云艙-螺栓綜合實驗系統,是專業的教學設備生產廠家，我們歡迎您來我們生產基地考察ZRDI-JX2.0新工科數智云艙-螺栓綜合實驗系統，并為您提供專業的解決方案。教學設備可以解決教師教學缺少平臺，學生缺少實操經驗的難題。ZRDI-JX2.0新工科數智云艙-螺栓綜合實驗系統，是中人公司的品質效益保障教學產品。
文章內容中的圖片為參考圖片,僅供參考,以實物為準.
本文關鍵詞：
ZRDI-JX2.0新工科數智云艙-螺栓綜合實驗系統
ZRDI-JX2.0新工科數智云艙-螺栓綜合實驗系統
一、產品簡介

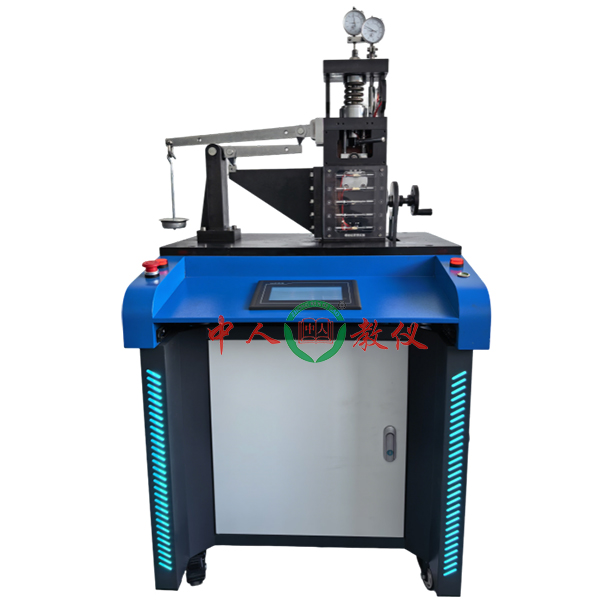

本實驗臺專為中職、高職、專科、本科院校機械類、機電類、車輛類、近機類專業教學打造，緊扣《機械設計》《機械設計基礎》《工程力學》等國家級規劃教材核心實驗要求，整合單螺栓聯接、螺栓組聯接兩大核心模塊，兼容靜態、動態全工況測試，構建“基礎驗證-綜合分析-設計創新”三級實驗體系，可全面滿足從職業技能實訓到本科創新科研的全層次教學需求，為螺栓聯接的理論教學、工程設計與合理應用提供標準化、高精度的實驗支撐。
二、產品特點
一機多用全場景覆蓋：整合單螺栓聯接、螺栓組聯接兩大核心實驗?zāi)K，一套設備可完成教材中螺栓聯接相關的全部核心實驗，適配從中職到本科的全層次教學需求，大幅節省實驗室場地與采購成本。
多種工況可調節：集成電機偏心輪動態/手動雙模式靜態加載、砝碼式傾覆力矩加載三種加載方式，可實現載荷大小、頻率、幅值的連續無級調節，既能完成基礎靜態驗證實驗，也可開展變幅值、變頻率的動態疲勞進階實驗，完美模擬工程實際中的各類螺栓聯接工況。
剛度可調式核心結構：單螺栓模塊支持螺栓剛度、被聯接件剛度的雙向連續可調，可通過改變螺栓受載截面積、八角環剛度、墊片類型（剛性/彈性/防松墊片），直觀驗證剛度比對螺栓總拉力、剩余預緊力、變形量的影響；螺栓組模塊可調整螺栓布置方式、數量、預緊力分配，驗證不同工況下的載荷分配規律。
三、技術參數
1、4G/WIFI雙網邊緣采集工業網關：
1.尺寸：105*80*22mm
2.電源：DC24V
3.接口：WLAN/LAN雙網口、TTL（波特率1200-230400bit/s）、SIM卡
4.指示燈：NET、WIFI、4G、SVR、DATA
5.WIFI工作模式：STA模式、AP模式
6.協議支持Modbus TCP/UDP、MQTT、FTP、HTTP、Websocket、HTTPS、MQTTS
7.DTU在線模式：可設置為離線模式、永遠在線模式、喚醒模式、按需在線模式、周期在線模式。
8.中心連接模式：單主中心連接、主副切換連接、主副同時連接、主副獨立傳輸、主副互聯對傳。
9.功能設置：ID、注冊包、心跳包頭、心跳時間、注冊包模式、數據發送模式、數據幀間隔、波特率、數據位、校驗位、停止位、APN網關、用戶名、密碼�？刹樵兓緟�(shù)、運行信息、信號質量，一鍵配置參數、保存參數腳本、加載設備參數、加載參數腳本、網絡配參、串口配參。
10.輪詢指令：支持10條輪詢指令，輪詢時間單位可設置為秒、毫秒
11.自定義命令：可通過命令對網關設置
12.數據顯示：支持顯示調試信息、串口數據發送
13.支持4G遠程配參
2、單螺栓及螺栓組實驗組件
1.螺栓組：M10×190mm 10根 貼片位置直徑Ø6mm,位于螺桿中部
2.單螺栓：M16*200mm，空心，配實心桿，貼有扭應片和拉應片。
3.螺栓組加載杠桿：2條，材料45鋼，表面鍍鉻長桿支撐點到負載點距離為390mm、支撐點到作用點距離為40mm，短桿支撐點到作用點距離為40mm，支撐點到負載點距離185mm。
4.蝸輪：M2 Z40，材料45鋼，表面鍍鉻
5.蝸桿：2模 單頭，材料45鋼，表面鍍鉻
6.深溝球軸承6200：2個
7.角接觸軸承：7203 4個
8.加載凸輪：盤形，升程15mm，，材料45鋼，表面鍍鉻
9.手輪：Ø120
10.指針式扭力板手：300NM
11.千分表：0.001mm 0-2mm
3、電機
1.輸入電源：220/380V 50HZ
2.轉速范圍：1400rpm
3.功率400w
4、應變片
1.電阻350R
2.靈敏度系數2.06
3.帶溫度自補償
4.電橋形式：全橋高精度
5、智能型12路動靜態綜合變送儀：
1.AD精度：24位。
2.支持USB及RS485總線模式，每個模組均可設定地址，最多支持串聯200多個模組
3.最低采集頻率約10Hz，最高采集頻率約1280Hz
4.支持軟件設置零點校準、砝碼標定、采樣間隔、με/扭矩/扭力/彎曲/移位/重量/壓力/應力單位、追零參數、分度值、濾波值、波特率、橋接形式、片阻、線組、靈敏度、應變片貼法、通道數、蠕變跟蹤。支持查看曲線和中英文
5.12路通道，每路均可單獨采樣或連續采樣
6.支持恢復出廠設置，并可讀取溫度。
6、7寸人機交互HMI觸摸屏
采用7英寸彩色液晶觸摸顯示屏，分辨率800×480，四線電阻式觸摸屏，輸入電壓DC24V，額定功率5W，處理器1GHz，內存128M，系統存儲128M，具有232/485/422、USB、以太網接口，支持組態。面板可實時顯示螺桿微應變、實空心螺栓拉/扭應變、八角環壓應變、頂桿壓應變數值變化，操作直觀便捷。
7、多功能控制器
采用緊湊型多功能控制器，集成至少14路數字量輸入,至少10路數字量輸出，不低于10路模擬量輸入，不低于2路模擬量輸出，多個高速計數器，支持RS232、RS485、MODBUS
8、柜體
柜體采用優質鈑金數控彎折并進行塑粉靜電噴涂，上半部分采用藍色凹凸面設計，中間凹面設有7寸彩色工業HMI人機交互界面，兩邊凸面設有安全保護裝置及電源開關，下半部分采用柜體帶柜門，柜體兩側突出側設有內槽可嵌入燈條。背面設有帶過載保護的安全電源插座。外形尺寸（長×寬×高）：760×640×1050mm±5%，底部帶4個萬向輪，方便移動。
四、可完成的實驗內容：
單個緊聯接螺栓的4種不同剛度的聯接件和被聯接件靜、動態受力與變形實驗：
1.剛性墊片、無錐塞聯接的靜、動態實驗。
2.剛性墊片、有錐塞聯接的靜、動態實驗。
3.彈性墊片、無錐塞聯接的靜、動態實驗。
4.彈性墊片、有錐塞聯接的靜、動態實驗。
5.并繪制螺栓和被聯接件受力與變形的靜、動態曲線。
完成螺栓組聯接特性（測定各螺栓的受力和變形）實驗，繪制螺栓組的載荷分布的靜態曲線。
了解單個螺栓在擰緊過程中各部分的受力情況
了解單個螺栓受靜態軸向載荷時的變形規律。
觀察單個螺栓動應力幅值的變化，以驗證提高螺栓聯接強度的各項措施。
電阻應變片靈敏度系數測量實驗。

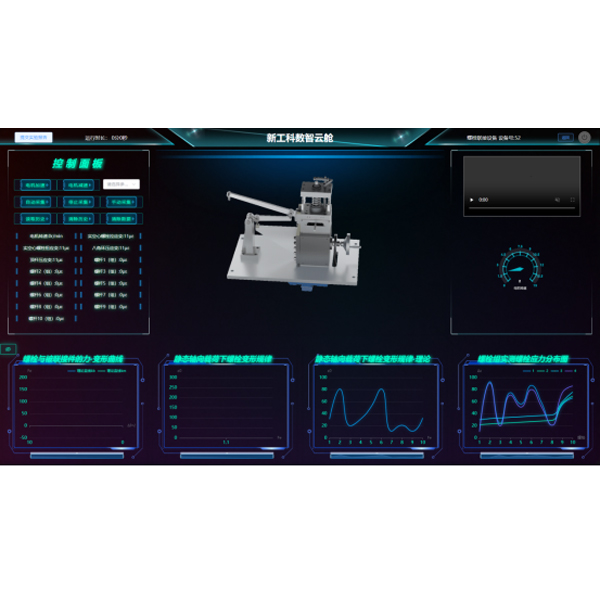

五、數智云艙-螺栓與螺栓組大數據界面
1）控制：發送wifi、4G、5G信號進行實驗臺與數智云艙互控，可控制加速、減速、自動采集、停止采集、手動采集、讀取歷史、清除歷史、清除數據、實空芯螺桿參數設定（實空芯螺桿外徑 D、實空芯螺桿內徑 d、螺桿總長度 L、彈性模量 E、螺栓拉力標定 、螺栓扭力標定 、八角環萬力標定、頂桿壓力標定、理論實空心螺栓拉應變 、理論實空心螺栓扭應變、理論八角環應變、理論頂桿壓力應變、扭緊力矩 T、扭矩力系數、螺栓公稱直徑 d）、螺栓組參數設定（L1-4、螺栓間距 h 、加載力 F 、螺栓有效長度 l 、彈性模量 E、螺栓截面積 A 、螺栓組的力矩載荷M、單個拉力螺栓工作載荷、單個壓力螺栓工作載荷），既可通過數智云艙控制，也可以通過設備上的觸摸屏控制，支持遠程控制、異地控制、離線控制、手動控制并實時反饋至數智云艙。
2）性能曲線：實時采集實驗設備8根螺桿應變、空心螺栓應變、八角環應變、頂桿應變等數據并生成性能曲線，曲線模塊包括但不限于螺栓與被聯接件的力-變形曲線、靜態軸向載荷下螺栓變形規律曲線、靜態軸向載荷下螺栓變形規律-理論曲線、螺栓組實測螺栓應力分布曲線。表格曲線可顯示對應點的數據內容，并在屏幕中央（數字孿生模型的位置）放大，方便觀察，曲線下方設有自由域，可拉動域塊自由設置數據監視區間，曲線范圍內部采用色域填充的形式展現。眼睛按鈕為旁觀模式，其他已被授權的賬號可查看此臺設備曲線鏡像，并撰寫實驗報告，向教師展示自己的理論理解程度。
3）儀表盤模塊：展示電機轉速儀表盤，根據實驗臺實時數據，指針轉動至相應數值位置。
4）數據顯示區域：顯示實時采集的電機轉速、8根螺桿應變、空心螺栓應變、八角環應變、頂桿應變。
