自動扶梯仿真機
設備概述

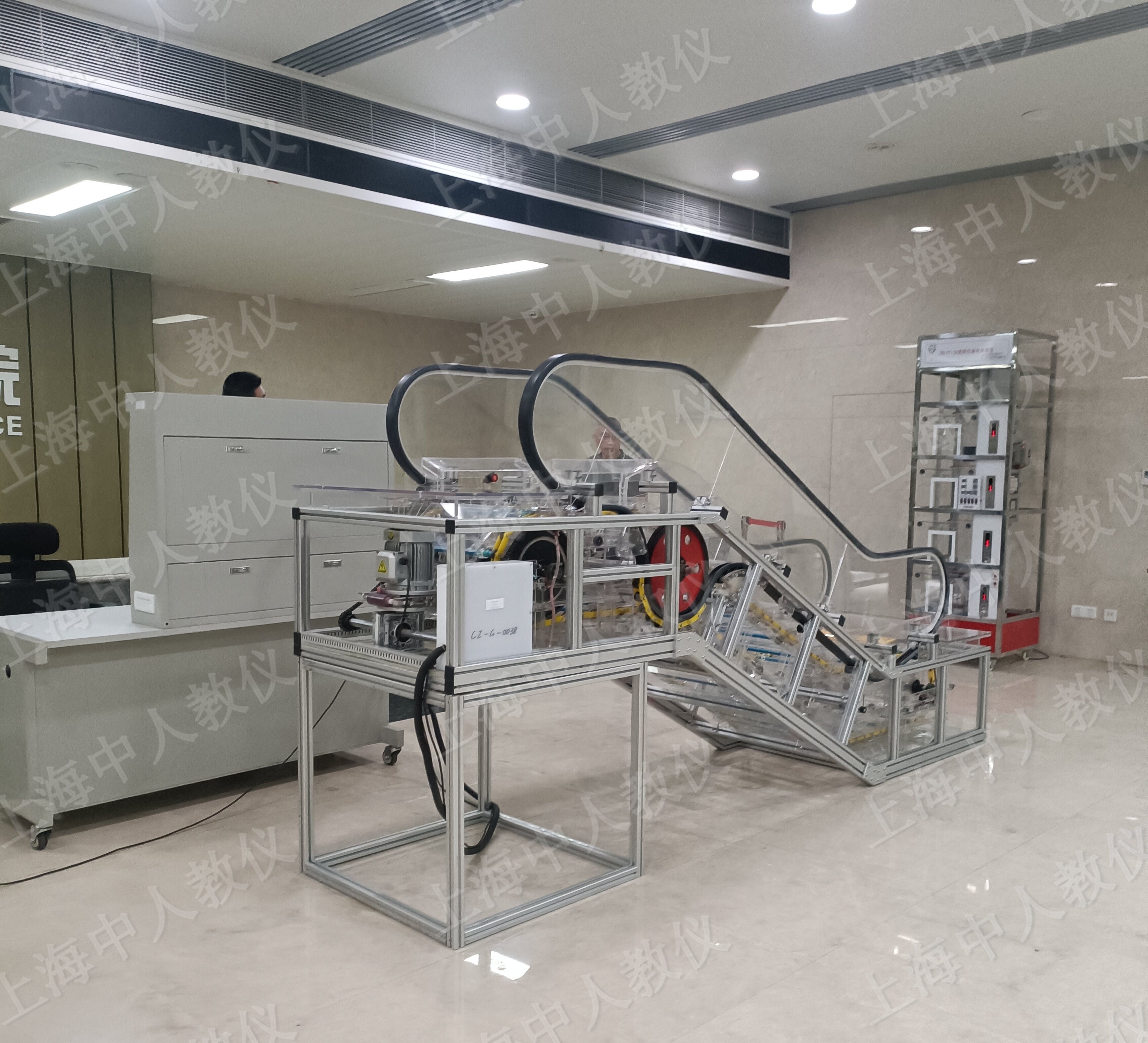

透明自動扶梯實訓設備，適用于職業院校、中職院校電梯技術專業學員進行自動扶梯操縱和維修保養實訓教學訓練。本實訓設備采用透明扶梯梯級踏板系統、扶手帶系統、曳引機系統，設備臺架、安全檢測系統，電氣控制控制系統等。通過本實訓系統，能夠讓學生熟悉常用自動扶梯的工作原理、結構組成、低壓控制電器的結構及原理，學生通過分析電氣原理圖，掌握電梯的安全保護和工作狀態，并通過分析測量，找出故障點所在位置，掌握電梯的運行原理及日常維護知識。
1、主要技術參數和性能技術指標
1.1輸入電源：?jiǎn)蜗嗳�AC220V±10%，工頻50Hz；
1.2工作環境：環境溫度范圍為-5℃～+40℃，相對濕度＜85%（25℃）；
1.3整機容量：1.5KVA
1.4扶梯尺寸：3400mm（長）×850mm（寬）×1800mm（高）
1.5提升高度：700mm
1.6控制方式：PLC+變頻啟動。
1.7安全保護：具有保護接地、過載、過流、漏電流保護功能，安全符合國家標準。
2、主要性能指標和主要組成部件
該設備應由桁架、驅動減速機、驅動裝置、張緊裝置、導軌系統、梯級、梯級鏈，扶欄扶手帶以及各種安全裝置所組成。
2.1桁架：它是扶梯的基礎構架，扶梯的所有零部件應都裝配在這一金屬結構的桁架中。扶梯模型中的桁架采用鋁型材制作而成。桁架由3部分組成，即上平臺、中部桁架與下平臺。為保證扶梯處于良好工作狀態，桁架剛度高，同時，扶梯桁架設有中間支承，起支撐作用，并且可隨桁架的脹和縮自行調節。
2.2驅動機(以鏈條式為例)：驅動機由電動機、蝸輪蝸桿減速機、鏈輪、制動器(抱閘)等組成。電動機的安裝位置采用立式驅動機。
2.3驅動裝置：驅動裝置由驅動鏈輪、梯級鏈輪、扶手驅動鏈輪、主軸及制動輪或棘輪等組成。該裝置從驅動機獲得動力，經驅動鏈用以驅動梯級和扶手帶，從而實現扶梯的主運動，并且應急時具有緊急制動功能，防止乘客倒滑，確保乘客安全。
2.4張緊裝置：張緊裝置由梯鏈輪、軸、張緊小車及張緊梯級鏈的彈簧等組成。張緊彈簧由螺母調節張力，使梯級鏈在扶梯運行時處于良好工作狀態。當梯級鏈斷裂或伸長時，張緊小車上的滾子精確導向產生位移，使其安全裝置(梯級鏈斷裂保護裝置)起作用，扶梯立即停止運行。
2.5導軌：梯級運行和返回導軌均為透明有機玻璃制成，具有重量輕、相對剛度大、制造精度高等特點，便于裝配和調整。
2.6梯級鏈：梯級鏈具有永久性潤滑的支撐輪進行支撐，梯級鏈上的梯級輪在導軌系統、驅動裝置及張緊裝置的鏈輪上平穩運行；可使負荷分布均勻，防止導軌系統的過早磨損，在反向區兩根梯級鏈由梯級軸連接，保證梯級鏈整體運行的穩定性。
2.7梯級：梯級由全透明有機玻璃制造。
2.8扶手驅動裝置：扶手驅動鏈通過驅動裝置直接驅動，無須中間軸，扶手帶驅動輪緣具有耐油橡膠摩擦層，保證扶手帶與梯級同步運行。
2.9扶手帶：扶手帶由多種材料組成，至少包含天然(或合成)橡膠、棉織物(簾子布)。扶手帶的標準顏色為黑色。
2.10梳齒、梳齒板、樓層板：
①梳齒：在扶梯出入口處裝設梳齒與梳齒板，以確保乘客安全過渡，即使乘客的鞋或物品在梯級上相對靜止，也會平滑地過渡到樓層板上。
②梳齒板：梳齒板具有固定梳齒的作用。
③樓層板(著陸板)：樓層板既是扶梯的出人口，也是上平臺、下平臺維修間(機房)的蓋板，由有機玻璃制作而成，透明直觀。
2.11扶欄：扶欄設在梯級兩側，起保護和裝飾作用。
2.12電梯與扶梯檢修安裝仿真軟件：軟件采用三維仿真的模式，培養學生的動手能力。軟件基于C#和JS語言編程設計，并且軟件內的模型均采用3D模型，由3Dmax制作而成，并經過渲染和潤色，使模型看起來與真實部件一般無二，設有工具庫、部件庫、勞保用品庫功能，內部工具具有可選功能，軟件具有可恢復默認位置與放棄步驟，并可完成以下三維實驗功能：檢修裝置安裝位置操作、檢修速度答題、檢修操作、安全鉗安裝、測量安全鉗與導軌工作面的間隙、調整間隙操作、扶梯梯級安裝、梯級輔輪安裝、緊固梯級操作、梯級安裝檢查、選定地坎槽中心線、地坎其余組件拼裝。
2.13職業技能綜合集成訓練虛擬仿真系統：該系統基于unity3d設計，具有交互界面大小功能，用戶可自行根據電腦配置選擇不同的交互界面大小，可選于六個畫質等級。具有多種結構的資源庫，其中可選圓柱齒輪軸系部件4種、錐齒輪軸系部件4種、蝸桿軸系部件6種，并且具有安裝、拆卸、裝配、零部件測量（分為軸測量與底座測量）、考核等功能。零件拆裝的步驟過程中具有智能提醒功能，由學生手動選擇對應的零件并移動至軸系結構上，只有選擇順序正確零件才能安裝上去。軟件內的模型均采用3D模型，由3Dmax制作而成，并經過渲染和潤色，使模型看起來與真實部件一般無二，并設有非標零件庫功能（8種零件）、標準零件庫功能（12種零件）、測量工具庫功能（可選鋼直尺、游標卡尺）供拆裝選擇。軟件內具有實驗的目的、步驟、要求等集成的電子實驗考核題及指導書等功能。其中使用考核功能時，出題供學生回答，當學生答完題目時可以給出考核分?jǐn)?shù)，題目12題，如每道題目設為8分（其中一題為多選題，占12分），并且只有選擇了答案才能進行下一題。軟件具有全方位旋轉、放大、縮小觀看其細節的功能。軟件為整體同一平臺，不是以單獨的資源展現的。
2.14多系統應用控制虛擬仿真系統：本軟件基于unity3d開發，內置任務書與實驗提示，采用三維漫游的形式，可通過鍵盤控制移動，鼠標控制鏡頭方向，鼠標滾輪控制畫面遠近，可360度旋轉，三維墻體上畫有電氣圖。
1）設備元件組裝：根據高亮提示，找到元件控制架，可從元件庫中按電氣元件布局圖拖拽元件安置到元件控制架上，元件庫設有控制面板、開關電源、微型繼電器、PLC、變頻器、步進電機、交流電機、伺服電機、伺服驅動器、步進驅動器、接口板、操作面板、斷路器、伺服電機接口、數顯電壓表，選擇錯誤時有提示。
2）技術指標測量：選擇萬用表檢查伺服電機連接線、帶BOP面板的伺服驅動器，左右按鈕調至歐姆檔，拖拽黑紅表筆分別插入R、S、T、U、V、W、接地相測試阻值，根據高亮提示，在場景中找到電源開關，拖拽電筆或萬用表進行測量電源是否打開。
3）電器元件連接：根據電氣接線圖，連接好電源線、控制線，高亮提示接口，將驅動器、接口板、動力線、伺服電機、編碼器、PLC、繼電器按順序連接好，打開總電源開關、伺服電源開關、故障電路開關后，提示故障代碼，從三項中多選故障原因。
4）參數調整測試：電源合閘進行調速，按任務書要求設置驅動器參數，進行點動控制/模擬量調速/多段調速控制，觀察三維伺服電機運動控制。選擇6條PLC程序選擇任意一種然后進行伺服驅動器模擬量調速，PLC參數可調，設置好驅動器參數，進入三維伺服電機運動控制界面及電氣顯示界面，操作面板設有伺服啟動、低速、中速、高速、伺服停止、扭矩限制、異常重置、正轉/反轉選擇、0-10滑動控制（電氣面板實時顯示數值）。
5）巡視伺服系統口罩機三維虛擬仿真機，觀察其結構，可注入故障點，多選故障原因，進行故障定位，將故障原因與對應的檢測及定位方法連線，選擇正確后進行故障排除，將故障原因與對應的解決方法連線。
6）控制工藝方案，可選點動控制/模擬量調速/多段調速控制的單機模式及聯機模式，調出控制面板，顯示3條生產線運行，進行實時控制，可選點動、低中高速、啟動、停止控制，速度可調，根據控制方案，系統自動得出生產線運行性能優劣，并提交交底記錄。
曳引式電梯模擬機
為了配合大中專院校、技校、職業學校、勞動就業培訓中心、電梯維修物業管理部門等有關電梯專業和工業自動化專業課程演示實驗，使更多的人能夠更好地了解電梯、使用電梯，培養出更多的電梯專業人才，適應電梯行業的發展需要，我公司經過深入探索研究，精心設計出了LYT系列透明仿真教學電梯。
我公司的LYT系列透明電梯是根據最常見的升降式電梯結構，采用透明有機材料制成，其結構與實際電梯完全相同，且?guī)缀蹙邆淞藢?shí)際電梯的所有功能。事實上可以把它看作是小型化了的真實電梯。
為了便于教學，電梯大部分部件均是采用透明有機材料制成，使得電梯的內部結構一目了然；同時，電梯的運行過程，以及每個動作都十分明了，且可以反復實際動手操作。使學生能夠很直觀、透徹地了解、掌握電梯的結構及其動作原理，達到事半功倍的效果。解決了以往電梯教學中單純理論的教學方式或是參觀實際電梯時所帶來的不安全，無法全面了解其內部結構及運行過程等實際問題。
電梯系統邏輯控制則由PLC完成（可聯機），PLC采用的是三菱公司的，其輸出方式為繼電器輸出形式。通過主機上配有的RS422或RS232接口，可實現PLC與PC機的通訊。使用GX-Developer軟件，可直接在PC機上用梯形圖編程、調試，直觀易學，便于初學者掌握；此外也可用FP編程器進行指令編程，現場直接調試。
透明仿真教學電梯整套配備：
1、主電梯模型——包括三菱可編程控制器（PLC）；
2、PLC外設專用通訊電纜；
3、三菱編程器操作手冊；
4、三菱PLC專用編程工具軟件；
5、教學電梯使用說明書。
1、電梯的基本結構：
1.1機房部分：包括曳引減速機、曳引電動機、制動器、曳引輪、限速器、旋轉編碼器。
1.2井道部分：包括導軌、對重機構、轎廂（門機機構、安全鉗、導靴、照明燈、風扇）、層門、樓層召喚指示控制器、曳引繩、導向輪、一層平層感應器（計數復位）、上（下）限位開關、上（下）極限開關、隨行電纜、轎廂控制器、緩沖器等。
1.3電氣控制部分：電源空氣開關（漏電脫扣器）、DC12V驅動電源、PLC可編程控制器、接線端口電路板、到站鐘等。
1.4機械實訓安全教育虛擬仿真軟件：本軟件基于unity3d開發，軟件具有三維漫游的功能，可通過鍵盤控制移動，鼠標控制鏡頭方向，軟件具有機械安全距離實驗功能，機械安全保護裝置實驗功能、機械安全防護設計基礎考核功能，以上功能進行時，可采取三維漫游畫面采用箭頭與腳印圖案提示移動至實驗位置，機械對象周?chē)鷪A圈顯示了工作半徑，具有實驗過程伴有三維機器人的對話框提醒功能。
A、機械安全距離實驗內容功能包括防止上下肢觸及危險區的安全距離實驗（內分2種圍欄高度與開口大小），選擇進入后，具有鏡頭前彈出GB23821-2009《機械安全防止上下肢觸及危險區的安全距離》要求具有，具有錯誤示范警示功能，如實驗過程為人體進入機械對象工作半徑受到傷害后，血色畫面與語音提醒收到機械傷害，并回至原位并進行下一實驗，最終一步為正確做法。
B、機械安全保護裝置實驗功能中具有安全聯鎖開關、安全光幕、安全墊、安全激光掃描儀等保護裝置實驗，該功能中應具有多個選項，至少包含可選類別（安全輸入、安全控制、安全輸出、其他）、生產廠家、產品列表（安全聯鎖開關、安全光幕、安全墊、安全激光掃描儀、安全控制器、安全繼電器、安全護欄）等。安裝時具有藍色閃爍框架提醒功能，實驗內容為以下流程：選擇安全護欄并安裝、選擇安全連鎖開關（或選擇安全光幕、安全墊、安全激光掃描儀）并安裝、選擇安全控制器并安裝至電氣控制箱、選擇安全繼電器并安裝至電氣控制箱、點擊電氣控制箱上的啟動按鈕。若進入危險區域時，系統將提示報警音，且機械對象停止工作，選擇電氣控制箱上的復位按鈕可停止。
C、機械安全防護設計基礎考核功能中具有以下功能選擇：完成機械安全系統的安裝，正確安裝安全護欄、安全聯鎖開關、安全光幕、安全墊、安全激光掃描儀、安全控制器、安全繼電器、24V電源、信號燈及急停按鈕。考核十個考核點，部分考核點有3個選項，供學生自由選擇，具有自動計算分?jǐn)?shù)功能，最終10項考核點選好后，提交確認，系統自動得出總分?jǐn)?shù)以及各考核點的得分情況。
D、軟件須為整體同一平臺，不是以單獨的資源展現的。
1.5.多系統應用控制虛擬仿真系統：本軟件基于unity3d開發，軟件含內置實驗步驟功能、實驗指導書功能、電路圖功能、組件列表功能、連接線路功能、接通電源功能、電路圖功能、場景重置功能、返回等按鈕功能。并且在連線及代碼正確后，可通過啟動/停止、正向運動、反向運動按鈕操作三維機床模型運動。該軟件具有放大/縮小、平移等功能，在連接線路狀態下，三維機床模型也可進行放大/縮小、平移。軟件具有三種控制方式。
1.繼電器控制方式可以進行以下操作：具有閱讀實驗指導書，并進入實驗，通過識讀電路圖，選擇組件列表中的繼電器、熱繼電器、開關等元器件以拖拽的形式布局至電器柜中，限位器置于三維機床模型上，可選擇蓋蓋子，部分元器件名稱可重命名，然后點擊連接線路按鈕，將端子對端子進行連線，將機床電路連接成功后，選擇接通電源，進行操作，若組件或線路連接錯誤將彈出提示錯誤框，可隨時進行場景重置。
2.PLC控制方式可以進行以下操作：實驗同繼電器控制，增加PLC控制功能，在連線完成后，通過PLC編碼按鈕，進入程序編寫界面，編寫正向與反向2條程序，共有12個梯形圖符號，編寫完成后，選擇提交進行程序驗證。驗證成功后，接通電源進行操作，組件、線路連接、代碼錯誤將彈出提示錯誤框，可隨時進行場景重置。
3.單片機控制方式可以進行以下操作：實驗同繼電器控制，增加單片機控制功能，在連線完成后，通過C編碼按鈕進入編程界面，輸入正確的C語言代碼，提交驗證成功后，接通電源進行操作，組件、線路連接、代碼錯誤將彈出提示錯誤框，可隨時進行場景重置。
電梯轎廂位置檢測和電氣選層信號由安裝在轎廂頂上和各層站的雙穩態磁性開關得到，從而擺脫了以往靠繼電器和接觸開關等有觸點器件控制的龐雜線路系統，優化了線路，大大地提高了系統運行的可靠性，同時也便于檢修。
A. 限速器與安全鉗保護系統
當發生意外事故時，轎廂超速或高速下滑（如鋼絲繩折斷，轎頂滑輪脫離，曳引機蝸輪嚙合失靈，電機下降轉速過高等原因）。這時，限速器就會緊急制動，通過安全鋼索及連桿機構，帶動安全鉗動作，使轎廂卡在導軌上而不會下落。
B. 轎廂、對重用彈簧緩沖裝置
緩沖器是電梯極限位置的安全裝置，當電梯因故障，造成轎廂或?qū)χ剀H底或沖頂時（極限開關保護失效），轎廂或?qū)χ刈矒魪椈删彌_器，由緩沖器吸收電梯的能量，從而使轎廂或?qū)χ匕踩珳p速直至停止。
C. 終端極限開關安全保護系統
在電梯井道的頂層及底層裝有終端極限開關。當電梯因故障失控，轎廂發生沖頂或蹲底時，終端極限開關切斷控制電路，使轎廂停止運行。
D. 門安全觸板保護裝置
在轎廂門的邊沿上，裝有活動的安全觸板。當門在關閉過程中，安全觸板與乘客或障礙物相接觸時，通過與安全觸板相連的聯桿，觸及裝在轎廂門上的微動開關動作，使門重新打開，避免事故發生。
E. 門機力矩安全保護裝置
門機用一定的力矩同時關閉轎廂門和廳門。當有物品或人夾在門中時，就增加了關門力矩，于是通過相連的行程開關使轎廂門和廳門自動重新打開，從而避免事故發生。
F、廳門自動閉合裝置
電梯層門的開與關，是通過安裝在轎門上的開門刀片來實現的。每個層門都裝有一把門鎖。層門關閉后，門鎖的機械鎖鉤嚙合，同時層門與轎門電氣連鎖觸頭閉合，電梯控制回路接通，此時電梯才能啟動運行。
2、主要技術參數：
2.1、外形尺寸：長*寬*高=約700*700*2100
2.2、凈重量：135kg 載重量：5kg
2.3、變頻器：三菱FR-D720S-0.4的變頻器
2.4、輸入電壓：220V
2.5、輸入頻率：50Hz
2.6、額定電流：2.5A
2.7、功 率：0.4KW
2.8、曳引機速比：1:15
2.9、模數：1.5(蝸輪減速器)
2.10、曳引電動機型號：通用的YS-5634W
2.11、功率：0.18KW 電壓：220V
2.12、轉速：1400 rpm
2.13、控制方式：三菱 FX3U-64MR PLC控制
2.14、調速方式：交流變頻調速
2.15、結構形式：四層站
2.16、電梯平層機構：旋轉編碼器永磁感應器
3、實訓課程內容
3.1、傳感器檢測
3.2、變頻器的基本使用
3.3、定時器指令
3.4、數學運算指令
3.5、高速計數器
3.6、轎廂自動開關門控制
3.7、電梯運行呼叫指示驅動
3.8、樓層顯示
3.9、廳門安全控制
3.10、電梯終端開關保護
3.11、電梯升降減速控制
3.12、采用光電編碼器的定位
檢驗 / 維保人員實操培訓（核心）
全真還原機房、轎頂、轎廂、底坑四大工位，可模擬90 + 項檢驗項目（如 TSG T7001 全流程）。
安全模擬80 余種常見故障：困人、沖頂 / 蹲底、限速器 - 安全鉗聯動、門系統故障、電氣短路 / 斷路、超載 / 不平衡等。
零風險實操：避免在在用電梯上演練導致的設備損壞或人身傷害，培訓安全性 100%。
職業技能考核標準化
用于電梯修理 / 檢驗人員取證與年審實操考試，自動評判、減少人為誤差。
統一考核標準：覆蓋故障排查、應急救援、安全部件校驗等關鍵能力。
故障機理與安全技術研究
復現偶發 / 罕見事故場景（如超速、失控、門夾人），分析失效鏈條與誘因。
驗證新檢測方法、智能監測算法、安全裝置可靠性，支撐標準制修訂。
公眾安全科普教育
透明化結構展示，直觀理解曳引系統、安全鉗、限速器、緩沖器等安全防護原理。
沉浸式困人演練，教授正確求救（96333）、自救與禁忌（切勿扒門 / 攀爬）。
