透明液壓傳動實訓設備
您的當前位置：仿真電梯模型 >> 技術資訊
    技術標題：[傳感器實訓室,工業傳感器數據采集實訓室]

    傳感器實訓室,工業傳感器數據采集實訓室是專門為用戶解決疑難問題的，非常具有代表性，在客戶進行產品選型前，我們一般建議用戶先看下傳感器實訓室,工業傳感器數據采集實訓室。這樣能對用戶選型有非常大的幫助。

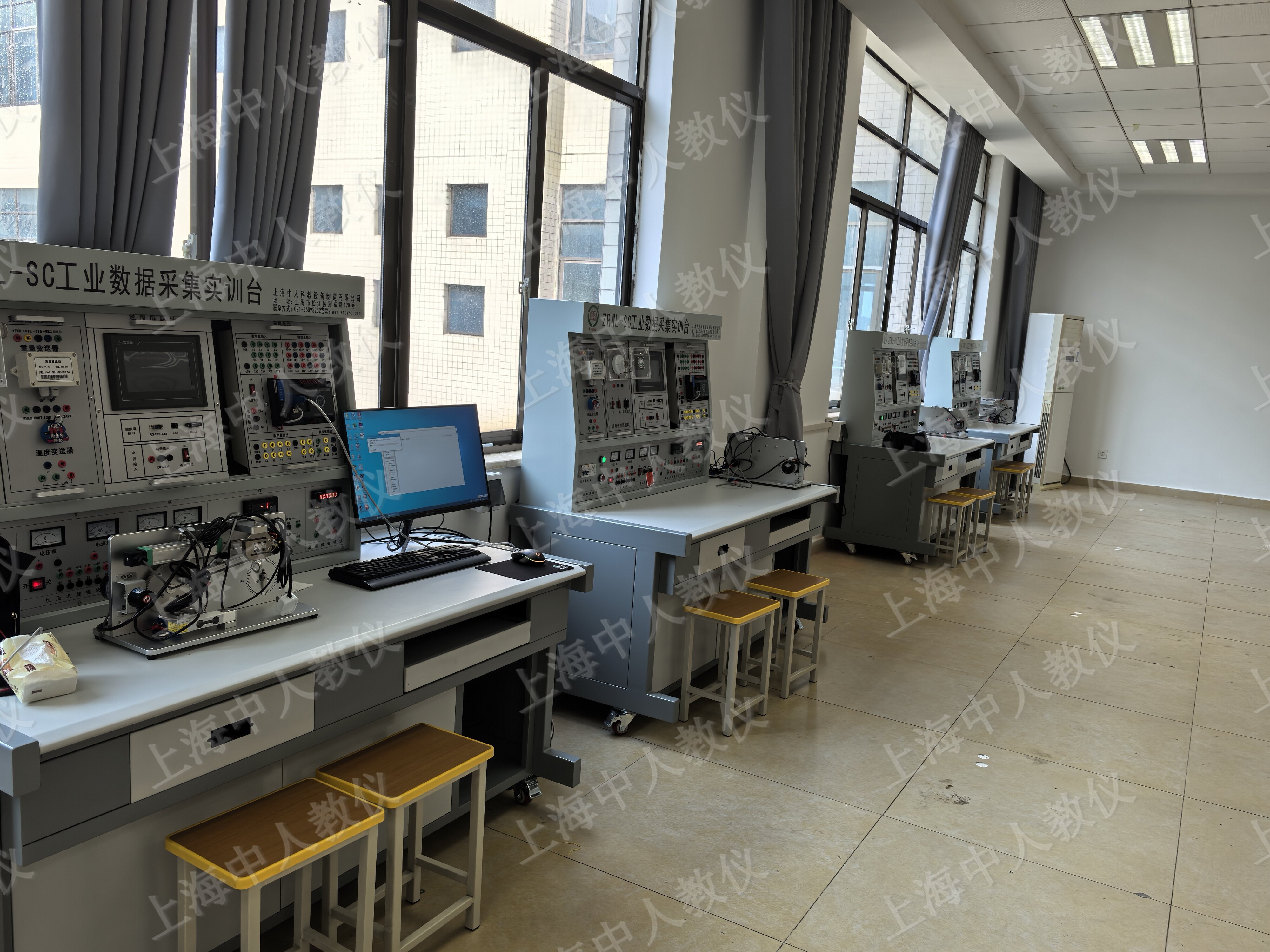

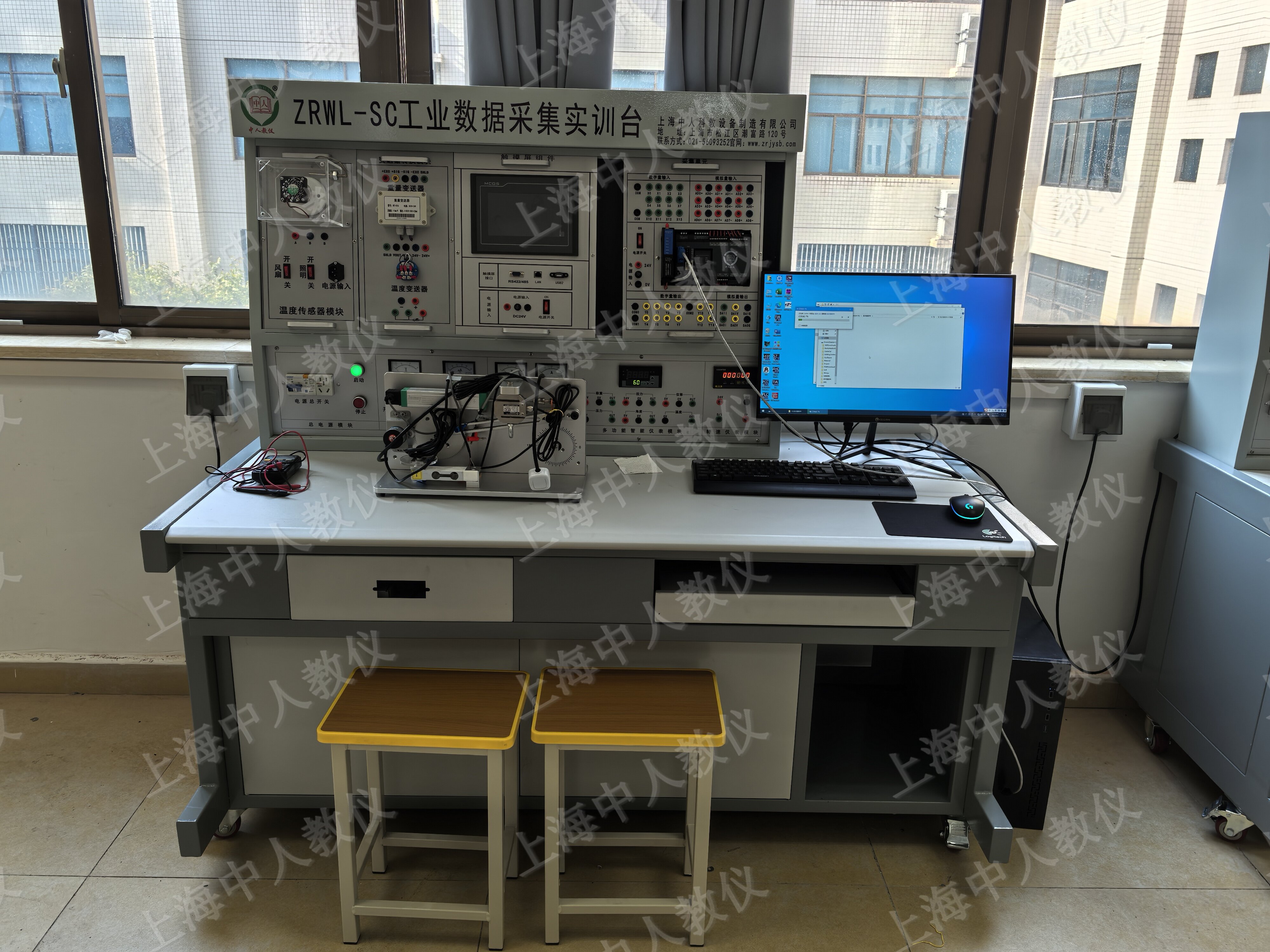

    ZRWL-SC工業數據采集實訓臺
    設備概述：
    工業數據采集實訓臺是一臺針對電子信息、通信工程、物聯網工程、工業數據采集相關專業研發的教學實驗實訓設備。平臺包含了完整的工業數據采集及物聯網模塊，提供了豐富的實驗案例，可以完成多門學科的實驗、實訓、課程設計及畢業設計，是一款多功能綜合型教學實訓平臺。
    設備特點
    1、工業互聯網可選用4G或者WiFi進行工業互聯，支持遠程控制設備、讀取傳感器數據。
    2、工業級傳感執行器
    平臺搭載了多個工業級傳感器和執行器，具有更精確的數據和更穩定的性能，支持直接面向于工業級項目進行設計開發。
    3、多智慧應用場景
    支持使用工業級傳感器和執行器，搭建多個智慧應用場景。
    設備主要技術參數：
    輸入電壓：220V±10%  50Hz
    工作環境：溫度-10～＋40℃  相對濕度＜85%（25℃）海拔＜4000m
    裝置容量：＜1.5KVA
    外形尺寸：1500×700×1800mm
    設備組成：
    該設備由實驗臺、采集單元、多功能檢測機構、NPN及PNP模塊、溫度傳感器模塊、變送器模塊、壓力傳感器模塊、觸摸屏單元等多個模塊構成。
    （一）實驗臺
    主控屏為鐵質雙層亞光密紋噴塑結構。單相電源輸入，經漏電保護器后，經過總開關，通過啟、停按鈕控制接觸器通斷。
    恒壓電源模塊：設有±5V、±12V、±15V、±24V低壓交流電源，并設有30V電壓表一只，50mA電壓表一只，可通過開關進行通斷。
    直流可調電源模塊：0-30V可調，可通過開關進行通斷。
    多功能智能儀表模塊：輸入信號: 熱電偶：B、S、K、E、T、J、WRe等，熱電阻：pt100、Cu50、cu10等或遠程壓力電阻，電壓：0~5V、1~5V、0~10V，電流：0~10mA、0~20mA、4~20mA，線性非標信號：0-100 m V、0-400Ω，輸出功能：24V配電或饋電≤50mA，支持2路繼電器輸出，精 度：0.2%FS±1字或0.5FS±1字，測量范圍：-1999~9999測量值顯示，溫度補償：0~50℃ 分辨率：±1字，供電方式：DC24V(供電電源); AC220V供電(線性電源)
    轉速儀表模塊：顯示范圍：999999，可設定轉速表/線速度表，精度±0.1%。
    實驗桌：控制屏鐵質雙面亞光密紋噴塑結構，桌體采用1.2mm厚鋼板噴塑，桌面表面噴塑，防滑耐磨，堅固耐用；設有抽屜（帶鎖），用于放置工具及資料，電腦桌聯體設計，實訓桌下方設有元件儲存柜，設有四個帶剎車的輪子，便于移動和固定，造型美觀大方。
    （二）采集單元：
    （1）數據采集網關：
    1.尺寸：100*60*25mm
    2.電源：DC24V，工作范圍 9~28V
    3.串口：RS485
    4.以太網：1 路 10/100M 自適應端口
    5.內置協議：內置市面 99% PLC 通信協議，簡單設置即可連接
    6.支持 modbusTCP、modbusRTU、S7、PPI、AB、歐姆龍、臺達、信捷等 PLC 組態采集功能
    （2）采集模塊
    輸入24DC，功率24w，16位輸入/16位輸出，10AD/2DA，16路繼電器輸出，16路晶體管輸出，帶網口，帶通訊口-RS232，通訊口RS485，2路高速脈沖輸入，6路高速脈沖輸出。
    （三）多功能檢測機構
    該機構集位移傳感器、角度傳感器、轉速傳感器、稱重傳感器、壓力傳感器、曲柄滑塊機構及電機于一體。模型整體采用鋁合金結構。
    （1）位移傳感器：
    量程：250mm
    精度：0.05mm
    模擬量輸出
    （2）角度傳感器：
    量程：360度
    連續旋轉無機械限位
    線性精度：0.3%F.S
    低旋轉阻尼
    分辨率約為：0.088°
    （3）轉速傳感器：
    響應頻率：60khz
    量程：3000rpm
    分辨率：1000
    電流：120ma
    （4）稱重傳感器：
    響應頻率：10Khz
    量程：5kg
    靈敏度：2mv±10%
    阻抗：350Ω
    精度：0.03%F.S.
    （5）壓力傳感器：
    陶瓷厚膜一體化壓阻技術
    ASIC技術數字補償
    量程：1.6Mpa
    精度：0.1%
    過載壓力≥2Mpa
    （6）曲柄滑塊機構：
    采用鋁合金結構，通過齒輪之間的齒輪傳動帶動曲柄及滑塊進行運動，然后通過機構上的傳感器進行測試。
    （7）電機：30N/cm
    （四）NPN及PNP模塊： 采用NPN常開電感式接近開關、NPN常閉電感式接近開關、PNP常開光電開關、PNP常閉光電開關、PNP常閉霍爾接近開關、NPN常閉霍爾接近開關、紅外光電開關。
    （五）溫度傳感器模塊
    采用220V電源輸入，溫控箱采用有機玻璃制作，由溫度傳感器、風扇及日光燈組成。通過開關可以控制風扇及日光燈。
    溫度傳感器：測量范圍50-100℃。
    （六）變送器模塊
    重量變送器：
    工作電壓： 24VDC，輸入傳感器靈敏度：1.0～3.0mV/V，工作環境濕度：10%RH～90%RH（無冷凝），工作溫度范圍：-20～80℃，精度： 0.1 %F.S。
    溫度變送器：
    24VDC，量程0-100℃，精度：0.2%FS
    （七）壓力傳感器模塊
    氣泵參數：
    電源：DC12V，功率12W
    支持無級調節，充氣正壓，負壓真空，支持選配鋰電池
    氣量：3-18L可調，旋鈕帶有刻度表
    尺寸：155*90*75mm
    正壓≥0.08MPA  負壓≥0.05MPA
    壓力變送器：24VDC，0-2Mpa。
    （八）觸摸屏單元
    液晶屏：7”TFT；背光類型：LED；顯示顏色：262K；分辨率：800×480；顯示亮度：250cd/ m2；觸摸屏：四線電阻式；輸入電壓：24±20%VDC；額定功率:5W；處理器:Cortex-A7 多核800Mhz；內存：128M；系統存儲：128M。電源輸入接口、保險絲、以太網口、RS485口全部引出到面板，面板印有對應的絲印接線圖。
    可完成的實訓項目：
    1、重量傳感器實驗
    2、壓力傳感器實驗
    3、拉力傳感器特性測試與標定實驗
    4、直線位移傳感器特性測試與標定實驗
    5、角度傳感器特性測試與標定實驗
    6、溫度傳感器靜態特性測試與標定實驗
    7、速度傳感器動態特性測試與標定實驗
    8、接近傳感器基礎功能驗證實驗
    9、基于觸摸屏控制方式的基本指令編程練習
