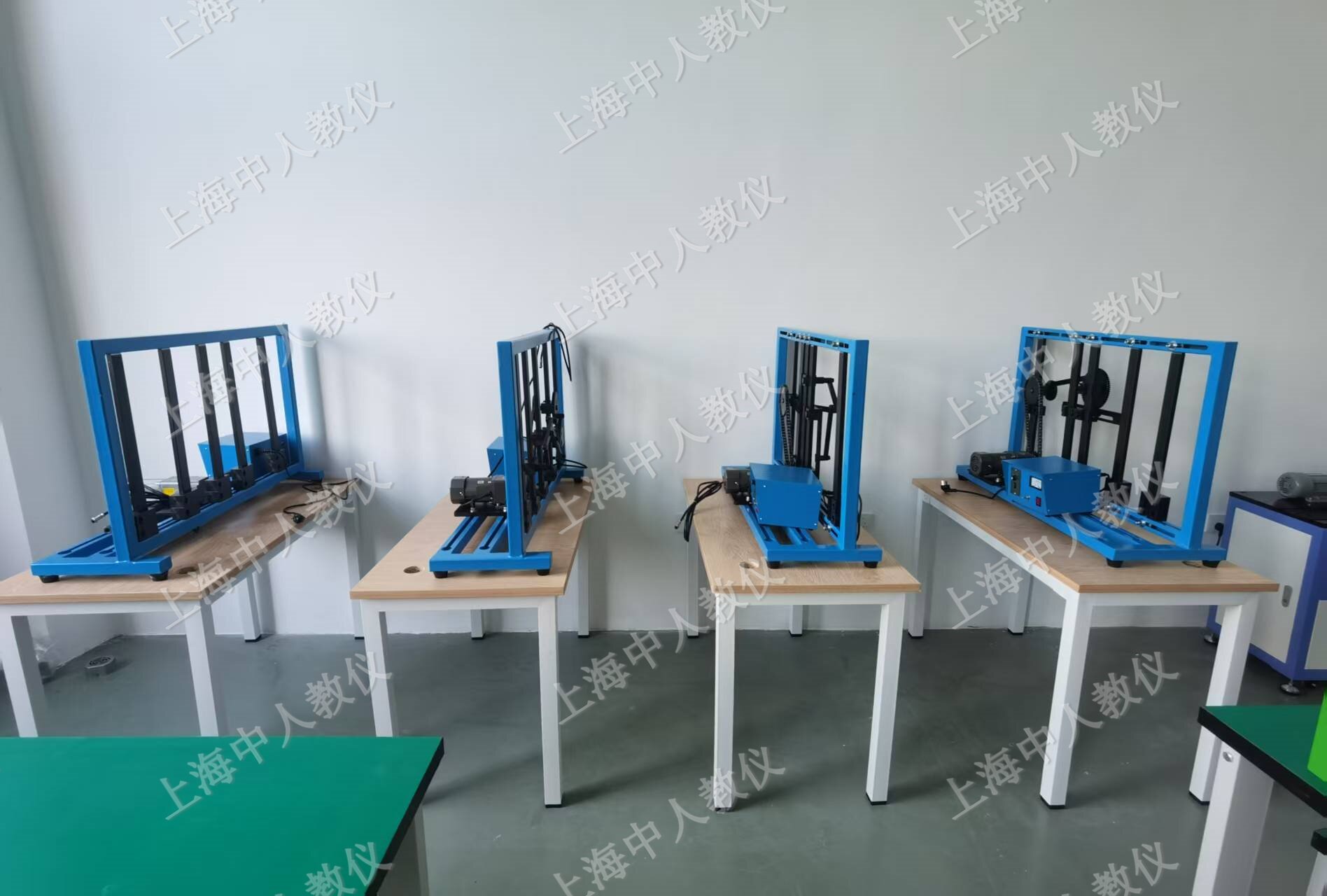

機械運動參數測試儀,機械創新設計搭接實驗臺

一、機械運動參數測試儀,機械創新設計搭接實驗臺概述
本實驗臺是根據各院校《機械原理》的教學大綱而研制，可進行多種常見機構的搭接，并可對多種機構運動參數進行實時采集、顯示，使學生對常見機構的組成及運動特點有更全面、更深入的了解，提高其機械設計與創新能力。
二、機械運動參數測試儀,機械創新設計搭接實驗臺系統特點
1. 裝置可提供多種搭接與運動參數實驗，學生可根據功能要求，自己進行方案設計，利用所提供的資源進行實驗測試操作和數據圖形處理。培養學生的綜合設計能力、創新能力和工程實踐能力。
2. 裝置配備角度傳感器、線性位移傳感器，并可將數據通過采集器上傳到上位機軟件，實時的顯示各運動參數。
三、機械運動參數測試儀,機械創新設計搭接實驗臺配置及技術性能
1. 臺架及相關實驗組件：4套
2. 機構驅動電機及電源控制箱：各4臺
3. 智能型轉速顯示儀3套：供電電源：AC/DC 100-250V；輸入信號頻率：0Hz-50kHz（占空比1:1時）；輸入信號：L≦2V、H≧4V、脈沖寬度≧20uS（50kCPS）；輸出相應時間：計數到達與繼電器輸出之間的時間≦6mS；通訊接口標準串口RS-232/485雙向接口。
4. 智能型角度顯示儀3套：采用LCD液晶顯示屏，2排數字顯示；供電電源：AC/DC 100-250V；輸入信號頻率：0Hz-50kHz（占空比1:1時）；輸入信號：L≦2V、H≧4V、脈沖寬度≧20uS（50kCPS）；輸出相應時間：計數到達與繼電器輸出之間的時間≦6mS；通訊接口標準串口RS-232/485雙向接口。
5. 智能直線位移儀顯示儀3套：輸入方式：mV信號、標準變送信號或頻率信號；測量精度：0.1%；采樣速度有慢速和快速兩種形式；通訊接口標準串口RS-232/485雙向接口、多機地址范圍0-99；電源220VAC或24DC可選。
6. 零件存放盒：1套，存放各種機械零部件，便于學生實驗操作和教師對實驗設備的管理
7. 計算機測試分析軟件 界面清晰、功能強大，具有機構的運動演示與參數設置、數據采集、測試分析、保存并打印實驗數據等功能�？蓽y(cè)量機構運動六項參數（位移、速度、加速度、角位移、角速度、角加速度）的實時變化曲線，各曲線坐標值可任意設置，并可做出以上參數的仿真曲線進行分析、比較。
8. 專用測試分析軟件光盤：1張
四、機械運動參數測試儀,機械創新設計搭接實驗臺實驗項目
 (一)臺架一
1. 擺動導桿對心滑塊機構
2. 擺動導桿偏置滑塊機構
3. 擺動導桿搖桿機構
(二)臺架二
1. 正弦機構
2. 等加速等減速運動凸輪機構（從動件有尖頂、滾子、平底三種形式）
3. 簡諧運動凸輪機構（從動件有尖頂、滾子、平底三種形式）
 (三)臺架三
1. 齒輪對心滑塊機構
2. 齒輪偏心滑塊機構
3. 槽輪機構
(四)臺架四
1. 曲柄擺塊齒輪機構
2. 擺塊機構
3. 曲柄搖桿機構
