產品名稱：[ZRQPL-SMC SMC氣動實訓臺]
上海中人專業提供ZRQPL-SMC SMC氣動實訓臺,是專業的教學設備生產廠家，我們歡迎您來我們生產基地考察ZRQPL-SMC SMC氣動實訓臺，并為您提供專業的解決方案。教學設備可以解決教師教學缺少平臺，學生缺少實操經驗的難題。ZRQPL-SMC SMC氣動實訓臺，是中人公司的品質效益保障教學產品。
文章內容中的圖片為參考圖片,僅供參考,以實物為準.
本文關鍵詞：
ZRQPL-SMC SMC氣動實訓臺
ZRQPL-SMC SMC氣動實訓臺

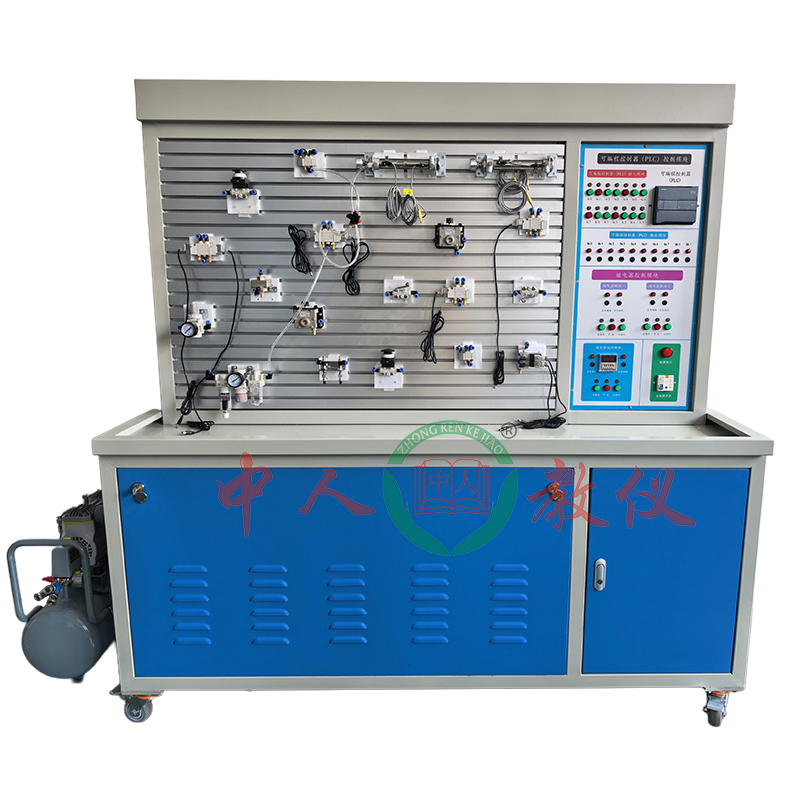

一、實驗臺結構簡介
外觀設計遵循高端工業美學，整體線條方正利落、棱角分明，兼具工業力量感與現代簡約質感；表面經靜電噴塑工藝處理，涂層均勻細膩、啞光質感高級，抗刮耐磨、耐腐蝕性強，長期使用仍能保持潔凈如新的視覺效果。
氣動實驗區：位于實驗臺上部，配備定制的氣動底板和安裝平臺。所有氣動元件均可通過快速接頭和螺栓固定在安裝平臺上，學生可根據實驗要求自由搭建各種氣動回路。
電氣控制區：位于實驗臺右部，配備定制的電氣面板。由繼電器模塊，PLC模塊，延時繼電器模塊構成。所有電氣元件均采用標準工業級產品，接線端子清晰標注，方便學生進行電氣接線。
氣源處理區：位于實驗臺左側，配備過濾、調壓組件和帶壓力表調壓閥�？蓪諝鈮嚎s機輸出的壓縮空氣進行過濾、調壓和潤滑處理，確保氣動系統的正常運行。
工具存放區：位于實驗臺下部，配備柜門，可存放實驗工具、氣動元件和電氣元件。
二、外形尺寸及電器參數
1、實驗臺外形尺寸：1660mm (長)×650mm (寬)×1700mm (高)
2、整機重量：約 180kg
3、工作環境溫度：0℃～40℃
4、工作環境濕度：≤85% RH (無凝露)
5、電源輸入：AC 220V±10%，50Hz
7、空氣壓縮機公稱容積：30L
8、空氣壓縮機額定輸出氣壓：0.8MPa
9、整機額定功率：≤1.2kW
三、PLC 可編程序控制器
本實驗臺配備西門子 S7-1200 系列 PLC 主機，型號為 1214C AC/DC/RLY

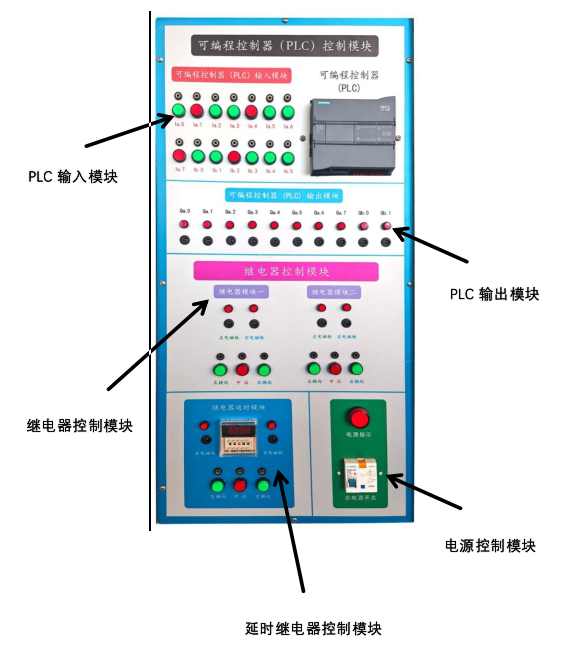

四、電氣控制面板功能介紹
五、實訓項目
實驗 1 雙平圓按鈕閥雙向點動控制實驗
實驗 2 純氣動延時換向回路實驗
實驗 3 純氣動手動啟動自動回程回路實驗
實驗 4 氣電聯合速度控制回路實驗
實驗 5 氣電聯合快速排氣回路實驗
實驗 6 氣電聯合真空吸附回路實驗
六、配置清單
|
序號 |
名稱 |
規格 |
數量 |
備注 |
|
1. |
實驗臺主體 |
1 |
1 臺 |
定制 |
|
2. |
西門子 S7-1200 PLC |
1214C AC/DC/RLY |
1 臺 |
|
|
3. |
空氣壓縮機 |
AC 220V 30L |
1 臺 |
|
|
4. |
過濾、調壓組件 |
|
1 套 |
帶壓力表 |
|
5. |
帶壓力表調壓閥 |
|
1 個 |
|
|
6. |
真空吸盤 |
ZP3-T06BN-A5 |
2 個 |
SMC |
|
7. |
真空發生器 |
ZH10B |
2 個 |
SMC |
|
8. |
真空過濾器 |
ZFC100-06 |
2 個 |
SMC |
|
9. |
二位三通單電磁換向閥 (常開) |
VK332V-5DZ-01 |
2 個 |
SMC |
|
10. |
二位五通單電磁換向閥 |
SY5120-5LZD-01 |
2 個 |
SMC |
|
11. |
二位五通雙電磁換向閥 |
SY5220-5LZD-01 |
2 個 |
SMC |
|
12. |
常閉式單氣控二位五通閥 |
SYA3120-M5 |
2 個 |
SMC |
|
13. |
平圓型按鈕式機械閥 (常開) |
VM130-01-30B |
2 個 |
SMC |
|
14. |
滾輪型杠桿式機械閥 (常開) |
VM131-01-01 |
2 個 |
SMC |
|
15. |
可調單向節流閥 |
AS2201F-01-08SA |
2 個 |
SMC |
|
16. |
延時閥 (常開式氣動閥) |
VR2110-01 |
2 個 |
SMC |
|
17. |
快速排氣閥 |
AQ2000-01 |
2 個 |
SMC |
|
18. |
雙作用氣缸 |
實驗臺配套 |
2 個 |
|
|
19. |
氣管 |
φ6mm |
20 米 |
透明 PU 管 |
|
20. |
三通接頭 |
φ6mm |
若干 |
滿足實驗所需 |
|
21. |
四通接頭 |
φ6mm |
若干 |
滿足實驗所需 |
|
22. |
管塞 |
φ6mm |
若干 |
滿足實驗所需 |
|
23. |
氣動底板 |
定制 |
1套 |
已裝在氣動元件上 |
|
24. |
生料帶 |
|
1卷 |
|
|
25. |
通信線 |
網線 |
1 根 |
|
|
26. |
內六角扳手 |
9件套 |
1 套 |
|
|
27. |
螺絲刀 |
十字 / 一字 |
2 把 |
|
|
28. |
剪刀 |
標準 |
1 把 |
|
|
29. |
開口扳手 |
8-10 12-14 |
各1把 |
|
|
30. |
產品說明書 |
|
1 本 |
|
|
31. |
合格證 |
|
1 張 |
|
