產品名稱：[中人ZRQPL-YDK亞德客氣動實訓臺]
上海中人專業提供中人ZRQPL-YDK亞德客氣動實訓臺,是專業的教學設備生產廠家，我們歡迎您來我們生產基地考察中人ZRQPL-YDK亞德客氣動實訓臺，并為您提供專業的解決方案。教學設備可以解決教師教學缺少平臺，學生缺少實操經驗的難題。中人ZRQPL-YDK亞德客氣動實訓臺，是中人公司的品質效益保障教學產品。
文章內容中的圖片為參考圖片,僅供參考,以實物為準.
本文關鍵詞：
中人ZRQPL-YDK亞德客氣動實訓臺
ZRYPL-YDK 亞德客氣動實訓臺

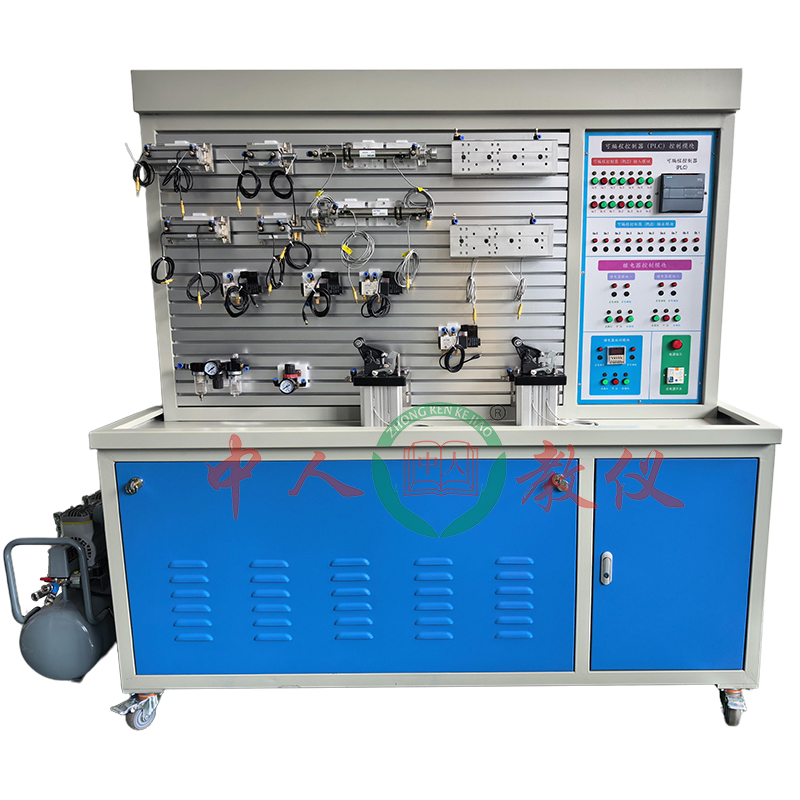

參考圖片
一、產品概述
亞德客氣動PLC綜合實驗臺是專為高等院校、職業院校機械工程、自動化、機電一體化等專業量身打造的教學實訓設備。本實驗臺融合了氣動技術、PLC 控制技術、傳感器技術與電氣控制技術于一體，采用模塊化設計理念，結構緊湊、操作便捷、安全可靠。學生可通過親手搭建氣動回路、編寫PLC程序、調試控制系統，全面掌握氣動元件的工作原理、PLC 編程方法以及機電一體化系統的設計與調試技能，為未來從事工業自動化領域的工作奠定堅實的基礎。
本實驗臺配備西門子S7-1200系列PLC（1214C）作為控制核心，搭載多種類型的氣缸和電磁閥，可完成數十種氣動基本回路實驗和綜合創新實驗。實驗臺回路搭接區域采用鋁型材框架結構，美觀大方，經久耐用，所有氣動元件和電氣元件均采用標準工業級產品，確保實驗的真實性和可靠性。
二、主要技術參數
1、實驗臺外形尺寸：1660mm (長)×650mm (寬)×1700mm (高)
2、整機重量：約 180kg
3、工作環境溫度：0℃～40℃
4、工作環境濕度：≤85% RH (無凝露)
5、電源輸入：AC 220V±10%，50Hz
7、空氣壓縮機公稱容積：30L
8、空氣壓縮機額定輸出氣壓：0.8MPa
9、整機額定功率：≤1.2kW
三、實驗臺結構簡介
氣動實驗區：位于實驗臺上部，配備定制的氣動底板和安裝平臺。所有氣動元件均可通過快速接頭和螺栓固定在安裝平臺上，學生可根據實驗要求自由搭建各種氣動回路。
電氣控制區：位于實驗臺右部，配備定制的電氣面板。由繼電器模塊，PLC模塊，延時繼電器模塊構成。所有電氣元件均采用標準工業級產品，接口清晰標注，方便學生進行電氣接線。
氣源處理區：位于實驗臺左側，配備過濾、調壓組件和帶壓力表調壓閥�？蓪�(duì)空氣壓縮機輸出的壓縮空氣進行過濾、調壓和潤滑處理，確保氣動系統的正常運行。
工具存放區：位于實驗臺下部，配備柜門，可存放實驗工具、氣動元件和電氣元件。
四、電氣控制面板功能介紹
五、氣動實訓項目：
實驗1 雙氣缸互鎖控制回路實驗
實驗2 阻擋氣缸緩沖控制實驗
實驗3 筆形氣缸伸縮控制實驗
實驗4 雙工位氣動 PLC 物料搬運系統設計與實現
用戶可自行設計實驗
六、亞德客氣動實訓臺清單
|
序號 |
名稱 |
參考規格 |
數量 |
備注 |
|
1. |
實驗臺主體 |
定制 |
1 臺 |
含鋁型材框架、腳輪、支撐腳 |
|
2. |
空氣壓縮機 |
AC 220V 30L |
1 臺 |
|
|
3. |
西門子PLC控制器 |
S7-1200 1214C AC/DC/RLY |
1 臺 |
|
|
4. |
過濾、調壓組件 |
|
1 套 |
帶壓力表 |
|
5. |
帶壓力表調壓閥 |
|
1 個 |
|
|
6. |
薄型氣缸 |
ACQ32X100S |
2 個 |
亞德客 |
|
7. |
插銷氣缸 |
ACQD40X30S |
2 個 |
亞德客 |
|
8. |
滑臺氣缸 |
HLQL25X125S |
2 個 |
亞德客 |
|
9. |
筆形氣缸 |
MI25X200SU |
2 個 |
亞德客 |
|
10. |
阻擋氣缸 |
TWH80X40SKF |
2 個 |
亞德客 |
|
11. |
二位三通單電磁換向閥 (常開) |
4V210-08-NO |
2 個 |
亞德客 |
|
12. |
二位五通單電磁換向閥 |
4V210-08 |
2 個 |
亞德客 |
|
13. |
接頭及管塞 |
含三通、四通、快速接頭等 |
1 套 |
滿足實驗所需 |
|
14. |
氣動軟管 |
φ6mm |
20 米 |
|
|
15. |
氣動底板 |
定制 |
1 套 |
已裝在氣動元件上 |
|
16. |
工具 |
含螺絲刀、扳手等 |
1 套 |
|
|
17. |
通訊網線 |
|
1根 |
|
|
18. |
產品說明書 |
|
1 本 |
|
|
19. |
合格證 |
|
1份 |
|
原文網址：
http://m.sousouw.cn/proshow.asp?ID=1917
尊敬的用戶：
如果您對我們的中人ZRQPL-YDK亞德客氣動實訓臺比較滿意，想要建設與中人ZRQPL-YDK亞德客氣動實訓臺相關的實訓室或者想要知道更多的資料，請直接在線咨詢或者來電詳詢，我們會有專門的客服和您對接，幫助您了解中人ZRQPL-YDK亞德客氣動實訓臺。
售后：我們承諾在質保期內，若中人ZRQPL-YDK亞德客氣動實訓臺出現屬于質量問題造成零部件損壞的，我們提供免費維護與維修，若需要專業的技術人員進行維修，我們也可以通過對中人ZRQPL-YDK亞德客氣動實訓臺故障診斷后，派人上門維。中人公司還承諾：在質保期外，維修和更換中人ZRQPL-YDK亞德客氣動實訓臺零部件僅收成本費的。
