技術標題：[液體動壓軸承實驗臺,滑動軸承油膜壓力檢測儀]
液體動壓軸承實驗臺,滑動軸承油膜壓力檢測儀是專門為用戶解決疑難問題的，非常具有代表性，在客戶進行產品選型前，我們一般建議用戶先看下液體動壓軸承實驗臺,滑動軸承油膜壓力檢測儀。這樣能對用戶選型有非常大的幫助。

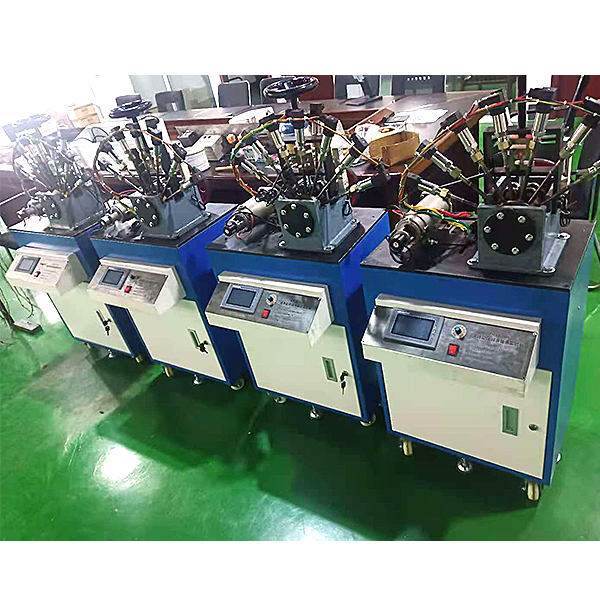

液體動壓軸承實驗臺,滑動軸承油膜壓力檢測儀
1、實驗用銅合金軸瓦進行抗變形設計；耐磨性好；加工精度高，裝有高精度傳感器；測點徑向7點，軸向2點；
2、采用傳感器（設計有11個）對轉速、油膜壓力、外載荷、實驗軸瓦之間的摩擦力等數據進行采集。油膜壓力以矩形圖描述顯示，能夠繪制平滑的性能曲線；
3、實驗臺測控系統通過R232串口與計算機連接，專用多媒體軟件對實驗數據采集、處理分析，可以顯示、打印油膜壓力的徑向、軸向分布曲線；也可通過控制面板顯示窗口用手工記錄實驗數據。
4、摩擦系數f測試特性測試實驗，要求可進行載荷固定、改變轉速和轉速固定、改變載荷二種工作狀態下的測試實驗。要求軟件可進行實驗仿真分析及其他重要參數測定，如軸承平均壓力值、軸承PV值、偏心率、最小油膜厚度等。也可自動繪制出滑動軸承徑向油膜壓力分布曲線與承載量曲線及摩擦特性曲線
5、直流電動機采用脈寬調制的調速電源，手動無級變速；調速平穩，負載能力強。
工作原理
滑動軸承的油膜壓力由潤滑油在軸頸與軸瓦的楔形間隙中被擠壓形成（動壓軸承），或由外部液壓系統直接供油建立（靜壓軸承），油膜壓力的大小與間隙形狀、轉速、供油壓力、載荷等相關。
測試的核心原理：
在軸承軸瓦內表面（承載區） 按測試需求布置微型壓力傳感器，傳感器探頭頂面與軸瓦內表面齊平，保證油膜形成不受干擾；
傳感器將油膜的壓力信號轉化為電信號（電壓 / 電流）；
通過數據采集儀采集電信號，經模數轉換（A/D） 后傳輸至計算機，由專用軟件處理為油膜壓力數值、壓力分布曲線圖；
靜態測試可直接得到壓力定值，動態測試可捕捉油膜壓力隨時間 / 軸頸轉角的變化規律。
