技術標題：[氣固流態化實驗裝置,氣固流態化實驗平臺]
氣固流態化實驗裝置,氣固流態化實驗平臺是專門為用戶解決疑難問題的，非常具有代表性，在客戶進行產品選型前，我們一般建議用戶先看下氣固流態化實驗裝置,氣固流態化實驗平臺。這樣能對用戶選型有非常大的幫助。
氣固流態化實驗裝置,氣固流態化實驗平臺
1、觀察聚式和散式流化實驗現象及它們間的區別。
2、掌握流體通過顆粒床層流動特性的測量方法。
3、測定床層的堆積密度和空隙率。
4、分別測定氣床和水床的流化曲線和臨界流化速度。

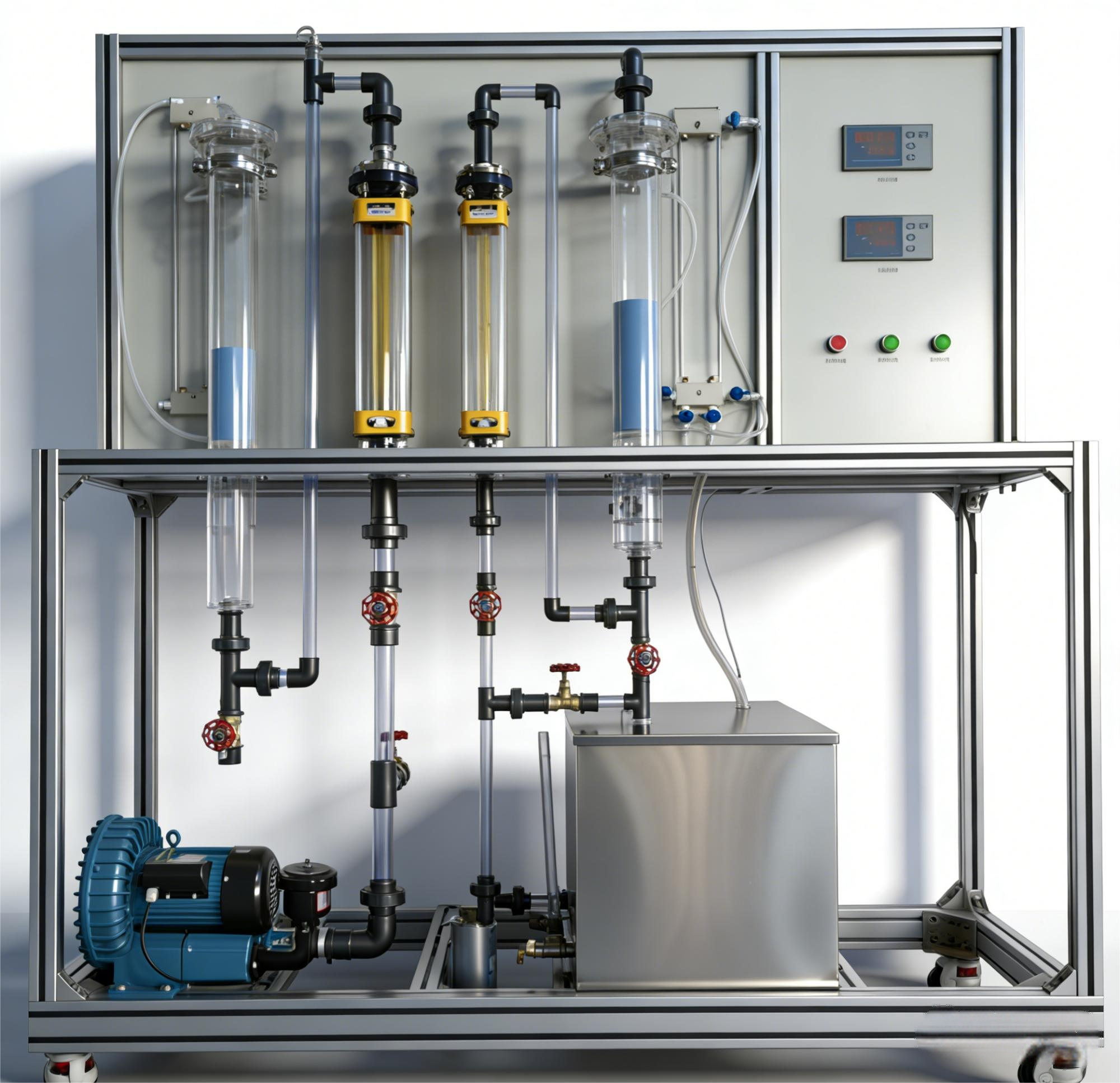

氣固流態化實驗裝置,氣固流態化實驗平臺主要設備：
1、鼓風機：旋渦氣泵,功率 370W。
2、水泵為不銹鋼增壓泵，功率260W。
3、流化床管內徑：φ70mm；高：700mm,優質全透明有機玻璃材質；固定床高度可達150mm,流化范圍可達550mm，床體上標有刻度。
4、流體發布器及顆粒支撐板，40目不銹鋼。
5、床體顆粒填充物為粒徑徑0.8mm玻璃珠，球形度0.9。
6、流量測量：采用轉子流量計測量,液體流量：40-400 L/h,氣體流量：2.5-25 m3/h。
7、壓差測量：氣體床層壓差測量采用倒U型壓差計，液體床層壓差測量采用U型壓差計。
8、溫度測量與控制系統：含溫度傳感器、溫度儀表等。溫控傳感器：采用Pt100型鉑熱電阻測溫，不銹鋼探頭，數字顯示，精度等級±0.1%；溫度儀表：輸入采用數字校正系統，內置常用熱電偶和熱電阻非線性校正表格，測量精確穩定。
9、水箱：容積約90L,帶貯水排空底閥，管路循環回水與泵吸入口間隔板設計。
10、空氣緩沖罐：304不銹鋼制作，對空氣進行緩沖穩壓后輸入床體。
11、管路：透明材質，壁厚≥2.0mm。
12、接觸器、開關、漏電保護空氣開關。
13、儀表柜：測控、電器設備在實驗架上。
這是裝置最基礎、最核心的功能，目標是形成均勻、可控、可重復的流態化狀態。
穩定氣源供給與精確調節功能
能夠提供連續、穩定、無脈動的氣體輸送，常用空氣、氮?dú)饣蚱渌麑?shí)驗氣體。
具備流量大范圍調節能力，可從低流速到高流速連續變化，覆蓋固定床、鼓泡流化床、湍動流化床、快速流化床、氣力輸送等不同流型。
配有穩壓、穩流結構，避免管路壓力波動對床層造成沖擊，保證流化狀態穩定。
氣體均勻分布功能
床體底部設置氣體分布器（多孔板、篩網、風帽等），使氣體沿床層截面均勻進入，防止局部氣速過高或過低。
有效抑制溝流、偏流、節涌等非正常流化現象，保證流化質量。
床體結構與流化空間適配功能
床體主體透明（有機玻璃、石英玻璃），可直觀觀察氣泡生成、長大、合并、破裂，以及顆粒運動、混合、分層等現象。
床高與床徑比例合理，保證充分發展的流化區域，避免壁面效應過大。
具備足夠空間容納床層膨脹，防止顆粒大量被帶出。
顆粒物料承載與循環功能
可裝填不同粒徑、密度、形狀的固體顆粒，適應多種實驗體系。
具備加料口、卸料口，方便裝料、清空、更換物料。
對于循環流化床實驗裝置，需具備旋風分離器、料腿、返料機構，實現顆粒連續分離與循環，模擬工業循環流化過程。
